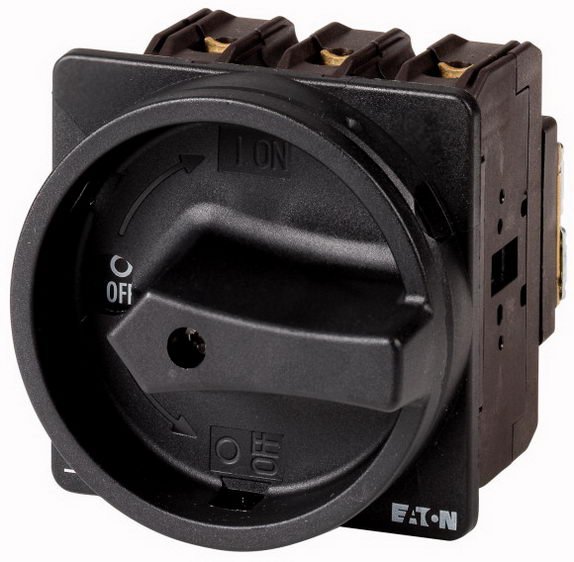

Hlavní vypínač EATON P3-100/EA/SVB-SW/N/HI11 3+N-pól+1z1v, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 283,98 Kč
Cena po registraci:
5 610,78 Kč/ks
Po registraci bez DPH:
4 637,01 Kč
Vaše cena s DPH:
5 844,15 Kč/ks
Vaše cena bez DPH:
4 829,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154906
- Kód dodavatele:
- 079216
- EAN:
- 4015080792161
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,71 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 130 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 105 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 90 mm
Hlavní vypínač EATON P3-100/EA/SVB-SW/N/HI11 3+N-pól+1z1v, 100A
P3-100/EA/SVB-SW/N/HI11 je hlavní vypínač 3+N (s pomocnými kontakty 1z/1v) s jmenovitým proudem 100 A (EAN: 4015080792161).
Má maximální provozní napětí 690 V, provozní výkon AC-3 400 V: 37 kW a spínací/provozní výkon AC-23 400 V: 55 kW, krátkodobou proudovou výdrž 2 kA a krytí IP65 (NEMA 12).
Je dodáván jako verze hlavního vypínače s blokovatelnou funkcí a přepínačem údržby, má šroubové připojení, je vhodný pro přední montáž (4 otvory), ovládací prvek je černý a není určen pro montáž do rozvaděče ani jako bezpečnostní nebo nouzové zastavení; integrovaný ani volitelný motorový pohon nejsou k dispozici.
Proč si vybrat tento hlavní vypínač?
- Tento hlavní vypínač má 4 póly (3+N), takže lze bezpečně odpojit třífázový obvod včetně nulového vodiče.
- Trvalý proud je 100 A, vhodný pro rozvody s tímto jmenovitým zatížením.
- Provozní napětí dosahuje 690 V AC (jmenovité napětí 690 V), což odpovídá průmyslovým aplikacím s vyšším napětím.
- Má 1 pomocný spínací kontakt pro signalizaci nebo řízení přídavných obvodů.
- Obsahuje také 1 pomocný rozpínací kontakt pro ovládací a bezpečnostní funkce.
- Do rozvaděče je nevhodný (ne) — není určen k zabudování.
Interní název produktu
P3-100/EA/SVB-SW/N/HI11 Hlav.vypínač100A
Podrobný popis produktu
P3-100/EA/SVB-SW/N/HI11
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
