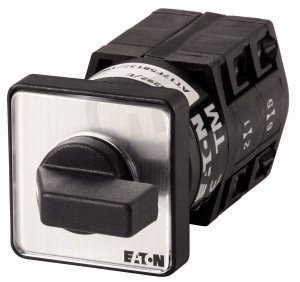

Vypínač EATON TM-2-8293/E zapnuto-vypnuto, 3+N-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 581,17 Kč
Cena po registraci:
1 411,77 Kč/ks
Po registraci bez DPH:
1 166,75 Kč
Vaše cena s DPH:
1 470,49 Kč/ks
Vaše cena bez DPH:
1 215,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154817
- Kód dodavatele:
- 077250
- EAN:
- 4015080772507
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,06 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 74 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 500-500 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 30 mm
Vypínač EATON TM-2-8293/E zapnuto-vypnuto, 3+N-pól, 10A
Vypínač TM-2-8293/E (EATON 077250, EAN 4015080772507) je 3+N-pól vypínač zapnuto–vypnuto s trvalým proudem 10 A.
Je určen pro jmenovité provozní napětí 500 V (max. Ue AC 500 V), pro provoz AC-23 při 400 V má výkon 3 kW a poskytuje krytí IP65 a ochranu NEMA 12.
Kompaktní provedení s rozměry 30 × 30 × 74 mm, šroubovým připojením hlavního obvodu, vhodné pro přední montáž (4 otvory) a ovládané krátkou černou otočnou rukojetí.
Proč si vybrat tento vypínač?
- Jedná se o vypínač zapnuto–vypnuto s 3+N (4) póly.
- Má trvalý proud Iu 10 A.
- Provozní napětí (Ue AC / jmenovité) je 500 V.
- Produkt není vhodný pro instalaci do rozvaděče.
- Neobsahuje pomocné kontakty — 0 pomocných spínacích ani rozpínacích kontaktů.
- Není dostupná verze určená jako hlavní vypínač — není.
Interní název produktu
TM-2-8293/E Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-2-8293/E
Vypínač zapnuto-vypnuto, 3p+N, Iu=10A, Čš 0-1, 90°, s aretací, 30x30mm, montáž
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 4
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Vypínač zapnuto-vypnuto, 3p+N, Iu=10A, Čš 0-1, 90°, s aretací, 30x30mm, montáž
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 4
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
