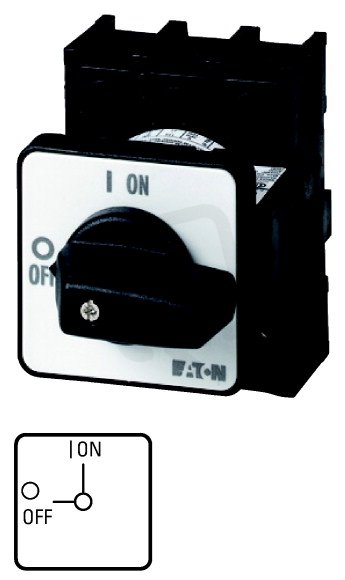

Vypínač EATON P1-25/E/N zap/vyp, 3+N-pól, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 369,48 Kč
Cena po registraci:
1 222,78 Kč/ks
Po registraci bez DPH:
1 010,56 Kč
Vaše cena s DPH:
1 273,63 Kč/ks
Vaše cena bez DPH:
1 052,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154793
- Kód dodavatele:
- 076845
- EAN:
- 4015080768456
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 94 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 64 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 70 mm
Vypínač EATON P1-25/E/N zap/vyp, 3+N-pól, 25A
P1-25/E/N vypínač zapnuto/vypnuto od EATON (EAN: 4015080768456) je 3+N-pólový manuální vypínač s trvalým proudem 25 A a jmenovitým provozním napětím 690 V, není vhodný pro instalaci do rozvaděče a je vhodný pro přední montáž (4 otvory).
Má 4 póly, krytí IP65, šroubové připojení hlavního obvodu a ovládání krátkou otočnou černou rukojetí; rozměry jsou 70 × 64 × 94 mm (V × Š × H).
Provozní parametry zahrnují spínací výkon 13 kW při 400 V (AC-23) a provozní výkon 7,5 kW při AC-3 400 V.
Proč si vybrat tento vypínač?
- Tento vypínač má 4 póly (3+N), takže je vhodný pro ovládání třífázových obvodů s pracovním neutrálem.
- Umožňuje trvalý proud 25 A, což odpovídá běžným požadavkům pro nízkonapěťové instalace.
- Podporuje jmenovité i maximální provozní napětí 690 V AC.
- Tento typ není určen pro instalaci do rozvaděče, proto počítejte s jiným způsobem montáže.
- Nemá žádné pomocné kontakty — 0 pomocných kontaktů, tudíž neposkytuje doplňkové signály pro řídicí obvody.
- Verze není určena jako hlavní vypínač, není tedy navržena jako hlavní vypínací prvek rozváděče.
Interní název produktu
P1-25/E/N Vypínač zap/vyp,25A
Podrobný popis produktu
P1-25/E/N
Switch-DisconnectorFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P1, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Switch-DisconnectorFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P1, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
