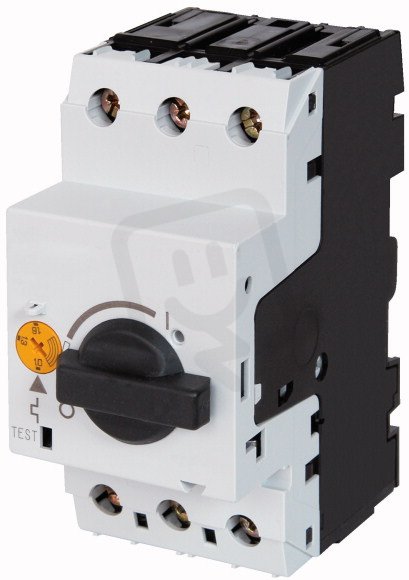

Spouštěč motorů EATON PKM0-0,16 s otočnou rukojetí, bez tepelné spouště 0,16A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0005006
- Kód dodavatele:
- 072720
- EAN:
- 4015080727200
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,33 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 76 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-3, 230 V:
- 0 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 2,5-2,5 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 0,16 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 150 kA
- Výška:
- 93 mm
- Ztrátový výkon:
- 5,39 W
Spouštěč motorů EATON PKM0-0,16 s otočnou rukojetí, bez tepelné spouště 0,16A
Eaton 72720 spouštěč motorů bez tepelné zpouště PKM0-0,16 (EAN 4015080727200) je 3pólový přístroj s otočným ovládacím prvkem, určený pro trvalý proud 0,16 A a krytí IP20.
Má vypínací zkratovou schopnost 150 kA (400 V AC), nastavení nezpožď. zkratové spouště 2,5–2,5 A, šroubové připojení hlavního obvodu, rozměry 45 × 93 × 76 mm, jmenovité provozní napětí 690 V a ztrátový výkon 5,39 W; tepelná ochrana ani citlivost na selhání fáze nejsou přítomny.
Proč si vybrat tento spouštěč motoru?
- Spouštěč je určen pro třífázové instalace, disponuje 3 póly.
- Stupeň krytí je IP20, vhodné pro montáž do vnitřních rozvaděčů.
- Ovládání je řešeno otočným tlačítkem pro jednoduché manuální ovládání.
- Schopnost vypínat zkrat při 400 V AC dosahuje 150 kA, což se promítá do návrhu ochrany obvodu.
- Jmenovitý trvalý proud je 0,16 A, vhodné pro nízkoproudé aplikace.
- Zařízení je bez tepelné ochrany, proto je nutné zajistit ochranu přetížení externě.
Interní název produktu
PKM0-0,16 Spouštěč motorů 0,16A
Podrobný popis produktu
Spouštěč motorů bez tepelné spouště, Iu 0.16 A, Irm 2.5 A, Šroubové svorky, Vhodné také pro motory třídy účinnosti IE3.
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKM0, s nezpožděným spouštěčem při zkratu, šroubovaná montáž a montáž zaklapnutím západky, se šroubovými svorkami, rozměr vestavby krytky 45 mm, jmenovité provozní napětí Ue 690V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt', kontaktní modul, svorková deska
