Hlavní vypínač EATON T3-1-8200/V/SVB 1-pól, 32A

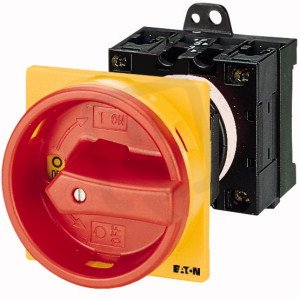

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 022,61 Kč
Cena po registraci:
1 805,94 Kč/ks
Po registraci bez DPH:
1 492,51 Kč
Vaše cena s DPH:
1 881,05 Kč/ks
Vaše cena bez DPH:
1 554,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150365
- Kód dodavatele:
- 007255
- EAN:
- 4015080072553
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,27 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 121 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T3-1-8200/V/SVB 1-pól, 32A
Hlavní vypínač T3-1-8200/V/SVB (EAN 4015080072553) je 1pólový přístroj s trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Umožňuje blokování, má nouzové zastavení a přepínač údržby; nabízí krytí IP65 / NEMA 12, šroubové připojení hlavního obvodu a provozní výkon AC‑3 (400 V) 11 kW (spínací výkon při 400 V 15 kW).
Rozměry 65 × 74 × 121 mm (šířka × výška × hloubka), vhodný pro mezimontáž a montáž na podlahu, není určen pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Má 1 pól, takže je určený pro jednofázové odpojení obvodu.
- Umožňuje trvalý proud 32 A, vhodný pro ochranu menších a středních okruhů.
- Jde o verzi určenou jako hlavní vypínač (ano), tedy pro centrální odpojování napájení.
- Není určen pro montáž do rozvaděče (ne), proto se instaluje externě nebo na panel.
- Maximální provozní napětí je 690 V AC, což umožňuje použití v průmyslových sítích s vyšším napětím.
- Nemá pomocné spínací ani rozpínací kontakty (0), takže pro signalizaci nebo dálkové ovládání je potřeba externí řešení.
Interní název produktu
T3-1-8200/V/SVB Hlavní vypínač,32A
Podrobný popis produktu
T3-1-8200/V/SVB
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 1-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 1-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
