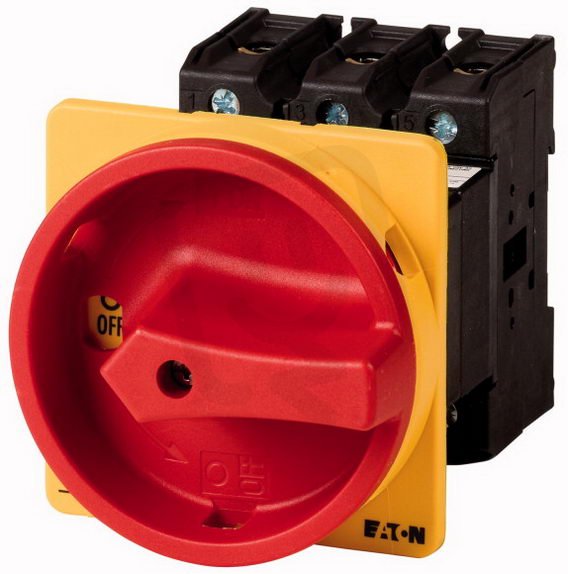

Hlavní vypínač EATON P3-63/V/SVB/N/HI11 3+N-pól+1z1v, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 545,03 Kč
Cena po registraci:
4 951,02 Kč/ks
Po registraci bez DPH:
4 091,75 Kč
Vaše cena s DPH:
5 156,94 Kč/ks
Vaše cena bez DPH:
4 261,93 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154560
- Kód dodavatele:
- 072097
- EAN:
- 4015080720973
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,71 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 147 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,26 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 114 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 102 mm
Hlavní vypínač EATON P3-63/V/SVB/N/HI11 3+N-pól+1z1v, 63A
P3-63/V/SVB/N/HI11 Hlavní vypínač 3+N-pól+1z1v 63A EATON (EAN: 4015080720973) je 4pólový hlavní vypínač s trvalým proudem 63 A, jmenovitým provozním napětím 690 V a krytím IP65, určený pro montáž na podlahu.
Má šroubové připojení hlavního obvodu, provozní výkon 30 kW (AC-3 / AC-23 při 400 V) a krátkodobou proudovou výdrž 1,26 kA, přičemž je dostupný jako hlavní vypínač.
Vybaven je 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem, je blokovatelný, disponuje nouzovým zastavením a přepínačem údržby a má červený ovládací prvek; není určen pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Je dodáván jako verze hlavního vypínače, vhodná pro řízení a odpojování celých obvodů.
- Má 4 póly (3+N), tedy umožňuje odpojení třífázového vedení s ochranným vodičem.
- Obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt pro signalizaci nebo doplňkové ovládání.
- Umožňuje trvalý proud 63 A, což určuje jeho zatížitelnost v provozu.
- Jmenovité i maximální provozní střídavé napětí jsou 690 V.
- Není vhodný pro instalaci do rozvaděče, což je třeba zohlednit při plánování montáže.
Interní název produktu
P3-63/V/SVB/N/HI11 Hlavní vypínač,63A
Podrobný popis produktu
P3-63/V/SVB/N/HI11
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
