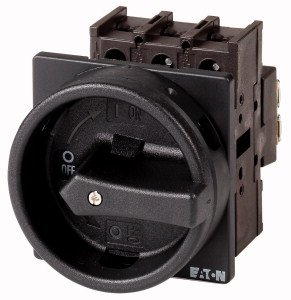

Hlavní vypínač EATON P1-25/EA/SVB-SW/HI11 3-pól+1z1v, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 140,02 Kč
Cena po registraci:
1 910,77 Kč/ks
Po registraci bez DPH:
1 579,15 Kč
Vaše cena s DPH:
1 990,24 Kč/ks
Vaše cena bez DPH:
1 644,83 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154496
- Kód dodavatele:
- 070194
- EAN:
- 4015080701941
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,31 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 119 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 83 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 1
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 65 mm
Hlavní vypínač EATON P1-25/EA/SVB-SW/HI11 3-pól+1z1v, 25A
P1-25/EA/SVB-SW/HI11 Hlavní vypínač 3-pól+1z1v 25A EATON 070194, EAN: 4015080701941 je určen jako hlavní vypínač pro ovládání třífázových obvodů.
Má trvalý proud 25 A, jmenovité provozní napětí 690 V, krytí IP65 a šroubové elektrické připojení hlavního obvodu; spínací výkon při 400 V je 13 kW a provozní výkon AC-3 (400 V) 7,5 kW.
Je blokovatelný, vhodný pro přední montáž (4 otvory), má rozměry 83×65×119 mm a ovládací prvek v barvě černá; není vhodný pro instalaci do rozvaděče, nejde o bezpečnostní spínač a obsahuje přepínač údržby.
Proč si vybrat tento hlavní vypínač?
- Zařízení má 3 póly pro rozpojení třífázových obvodů.
- Obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt pro ovládací obvody.
- Umožňuje trvalý proud 25 A (Iu).
- Je určeno pro maximální provozní napětí 690 V AC.
- Není vhodné pro instalaci do rozvaděče, hodí se pro montáž mimo rozvaděč.
- Je dostupné ve verzi jako hlavní vypínač, jak indikuje typové označení.
Interní název produktu
P1-25/EA/SVB-SW/HI11 Hlavní vypínač,25A
Podrobný popis produktu
P1-25/EA/SVB-SW/HI11
Hlavní vypínač, P1, 25 A, zapuštěná montáž, 3-pólové, 1 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0
Hlavní vypínač, P1, Jmenovitý trvalý proud (Iu): 25 A, Funkce: Funkce STOP, Se vzájemným blokováním, Osazeno: Černá otočná rukojeť a zajišťovací kroužek, Metoda montáže: Zapuštěná montáž, Počet pólů: Tři póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: NEMA 1
Hlavní vypínač, P1, 25 A, zapuštěná montáž, 3-pólové, 1 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0
Hlavní vypínač, P1, Jmenovitý trvalý proud (Iu): 25 A, Funkce: Funkce STOP, Se vzájemným blokováním, Osazeno: Černá otočná rukojeť a zajišťovací kroužek, Metoda montáže: Zapuštěná montáž, Počet pólů: Tři póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: NEMA 1
