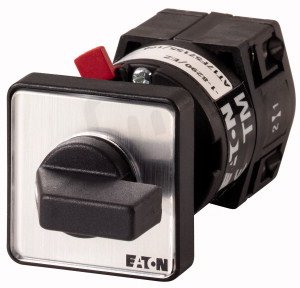

Vypínač EATON TM-1-8290/EZ zapnuto-vypnuto, 1-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
972,62 Kč
Cena po registraci:
868,42 Kč/ks
Po registraci bez DPH:
717,70 Kč
Vaše cena s DPH:
904,55 Kč/ks
Vaše cena bez DPH:
747,56 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0149256
- Kód dodavatele:
- 000693
- EAN:
- 4015080006930
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,04 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 74 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 30 mm
Vypínač EATON TM-1-8290/EZ zapnuto-vypnuto, 1-pól, 10A
TM-1-8290/EZ Vypínač zapnuto-vypnuto 1-pól 10A EATON 000693 (EAN: 4015080006930) je jednopólový vypínač s trvalým proudem 10 A a jmenovitým provozním napětím 690 V (max. provozní napětí 500 V AC), určený pro ovládání jednoduchých elektrických obvodů.
Má krytí IP65 a stupeň ochrany NEMA 12, šroubové připojení hlavního obvodu, kompaktní rozměry 30 × 30 × 74 mm a ovládání pomocí krátké otočné rukojeti, přičemž provozní výkon při AC-23, 400 V je 3 kW.
Proč si vybrat tento vypínač?
- Jednopólové provedení s 1 pólem, vhodné pro ovládání jednoho obvodu.
- Navržený pro trvalý proud 10 A, odpovídá standardním zatížením malých obvodů.
- Maximální provozní napětí střídavé sítě je 500 V (Ue AC).
- Jmenovité provozní napětí zařízení je 690 V.
- Montáž do rozvaděče: není vhodná, určen spíše pro jiné způsoby instalace.
- Nelze jej použít jako hlavní vypínač: ne.
Interní název produktu
TM-1-8290/EZ Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-1-8290/EZ
ON-OFF-SWITCHES EZ
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 1
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
ON-OFF-SWITCHES EZ
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 1
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
