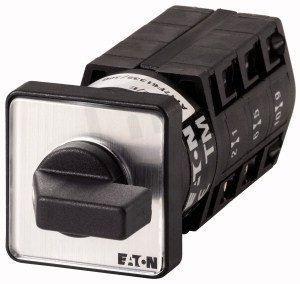

TM-3-8280/E Stupňový přepínač s nulovou polohou 3-pól 10A EATON 063013
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154196
- Kód dodavatele:
- 063013
- EAN:
- 4015080630135
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,07 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Max. provozní napětí Ue AC:
- 500 V
- Modulární šířka:
- 0
- Počet pólů:
- 3
- Počet spínacích poloh:
- 3
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 10 A
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- vestavné
- Typ spínače:
- stupňový přepínač
- Velikost předního štítku:
- 30x30 mm
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
TM-3-8280/E Stupňový přepínač s nulovou polohou 3-pól 10A EATON 063013
TM-3-8280/E (EAN: 4015080630135) je vestavný stupňový přepínač se nulovou polohou, ovládaný páčkou, disponuje 3 póly a 3 spínacími polohami.
Elektrické parametry: trvalý proud 10 A, max. provozní napětí 500 V AC a přední krytí IP65 (NEMA 12).
Přístroj je určený pro přední montáž s předním štítkem 30x30 mm; není vhodný pro instalaci do rozvaděče, montáž na podlahu ani mezimontáž a není dodáván jako kompletní přístroj v krytu.
Proč si vybrat tento stupňový přepínač?
- Pro ovládání více obvodů je přepínač konstruován s 3 póly, což umožňuje nezávislé přepínání tří větví.
- Trvalý proud 10 A umožňuje spolehlivý provoz při běžném zatížení elektrických obvodů.
- Díky nulové poloze lze snadno rozlišit vypnutý stav a zlepšit bezpečnost obsluhy.
- Kompaktní vestavné provedení usnadňuje montáž do panelu nebo rozvaděče bez zbytečného zabírání místa.
- Stupeň krytí IP65 poskytuje ochranu proti prachu a stříkající vodě, vhodné i pro náročnější prostředí.
- Přední štítek o rozměru 30 × 30 mm nabízí přehledné místo pro popisy funkcí a poloh přepínače.
Interní název produktu
TM-3-8280/E Stupň.přepínač s 0 polohou
Podrobný popis produktu
ON-OFF-SWITCHES E
Krokové přepínače,
Sortiment: Ovládací spínače
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 6, Počet stupňů: 2 stupňový 60°
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, s polohou 0, 3 Modul(y)
Jmenovitý trvalý proud: Iu= 10 A, Čelní štítek: 0-2
