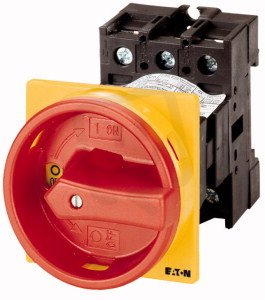

Hlavní vypínač EATON P1-32/V/SVB/N/HI11 3+N-pól+1z1v, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 184,39 Kč
Cena po registraci:
2 843,26 Kč/ks
Po registraci bez DPH:
2 349,80 Kč
Vaše cena s DPH:
2 961,52 Kč/ks
Vaše cena bez DPH:
2 447,54 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154168
- Kód dodavatele:
- 062605
- EAN:
- 4015080626053
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 90 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 13 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 78 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 70 mm
Hlavní vypínač EATON P1-32/V/SVB/N/HI11 3+N-pól+1z1v, 32A
P1-32/V/SVB/N/HI11 (EAN 4015080626053) je hlavní vypínač ve verzi jako hlavní vypínač se 3+N póly (celkem 4 póly) a trvalým proudem 32 A.
Pracovní napětí do 690 V, jmenovité provozní napětí 690–690 V, spínací výkon při 400 V 15 kW (AC‑23) a provozní výkon AC‑3 při 400 V 13 kW; elektrické připojení hlavního obvodu šroubové připojení a stupeň krytí IP65 (NEMA 12).
Zařízení je blokovatelné, má přepínač údržby a nouzové zastavení, rozměry šířka 78 × výška 70 × hloubka 90 mm a není vhodné pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Umožňuje odpojení tří fází i neutrálu v jedné jednotce: 3+N (celkem 4 póly).
- Je vybaven pomocnými kontakty pro signalizaci nebo řízení: 1 spínací a 1 rozpínací.
- Pro trvalý provoz je dimenzován na proud: 32 A (Iu).
- Určen jako hlavní vypínač pro centrální odpojování obvodů: ano.
- Maximální provozní napětí střídavého proudu: 690 V AC.
- Není určen k montáži do rozvaděče: ne.
Interní název produktu
P1-32/V/SVB/N/HI11 Hlavní vypínač,32A
Podrobný popis produktu
P1-32/V/SVB/N/HI11
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
