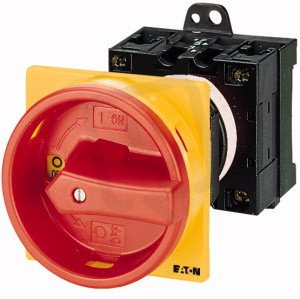

Hlavní vypínač EATON T3-4-15682/V/SVB 6-pól+1z1v, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 879,93 Kč
Cena po registraci:
3 464,28 Kč/ks
Po registraci bez DPH:
2 863,04 Kč
Vaše cena s DPH:
3 608,37 Kč/ks
Vaše cena bez DPH:
2 982,12 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153948
- Kód dodavatele:
- 059462
- EAN:
- 4015080594628
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 156 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T3-4-15682/V/SVB 6-pól+1z1v, 32A
Hlavní vypínač T3-4-15682/V/SVB (EATON 059462, EAN: 4015080594628) je 6‑pólový přístroj s 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem, určený pro trvalý proud 32 A a max. provozní napětí 690 V.
Má šroubové připojení hlavního obvodu, stupeň krytí IP65 (NEMA 12) a rozměry 65 × 74 × 156 mm (Š × V × H), vhodný pro mezimontáž i montáž na podlahu.
Je navržen jako hlavní vypínač, je blokovatelný, disponuje přepínačem údržby a nouzovým zastavením; provozní výkon při AC‑3 400 V je 11 kW, spínací/provozní výkon při 400 V 15 kW a ovládací prvek má barvu červenou.
Proč si vybrat tento hlavní vypínač?
- Dodáván je ve verzi jako hlavní vypínač: ano.
- Má 6 pólů, vhodných pro vícepólové obvody.
- Trvalý proud Iu je 32 A.
- Je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem.
- Maximální provozní napětí AC je 690 V.
- Pro instalaci do rozvaděče není vhodný.
Interní název produktu
T3-4-15682/V/SVB Hlavní vypínač,32A
Podrobný popis produktu
T3-4-15682/V/SVB
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
