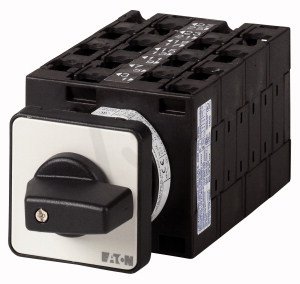

Ovládací spínač EATON T3-7-69/E 32A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150345
- Kód dodavatele:
- 005536
- EAN:
- 4015080055365
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,50 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Materiál tělesa:
- plast
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provozní proud AC-3 400V:
- 23,7 A
- Provozní výkon AC-3 400V:
- 12 kW
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
Ovládací spínač EATON T3-7-69/E 32A
T3-7-69/E Ovládací spínač 32A EATON (EAN 4015080055365) je třípólový spínač s trvalým proudem 32 A určený pro přední montáž.
Disponuje s nulovou polohou, krytím IP65, krátkou otočnou rukojetí a tělesem z plastu; hlavní obvod se připojuje šroubovým připojením.
Pro provoz AC-3 při 400 V je udáván proud 23,7 A a výkon 12 kW; není vhodný pro instalaci do rozvaděče ani jako kompletní přístroj v krytu.
Proč si vybrat ovládací spínač T3-7-69/E?
- Umožňuje trvalý provoz s proudem 32 A, vhodný pro běžné aplikace.
- Má 3 póly, takže lze současně přepínat tři vodiče.
- Obsahuje nulovou polohu pro snadné a bezpečné odpojení.
- Se stupněm krytí IP65 je chráněn proti prachu a tryskající vodě.
- Není určen pro instalaci do rozvaděče, proto se montuje samostatně nebo na panel s volným přístupem.
- Ovládání zajišťuje krátká otočná rukojeť, která šetří místo a umožňuje rychlou obsluhu.
Interní název produktu
T3-7-69/E Ovládací spínač,32A
Podrobný popis produktu
Multi speed switch, tapped windingsFlush
Reverzační vícerychlostní přepínač,
Sortiment: Ovládací spínače
Označení typu: T3, s černou pákou a čelním štítkem, Kontakty: 13
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací funkce: Uspořádání vinutí s odbočkami (Dahlander), 2 rychlosti, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 2-1-0-1-2
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 7 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
