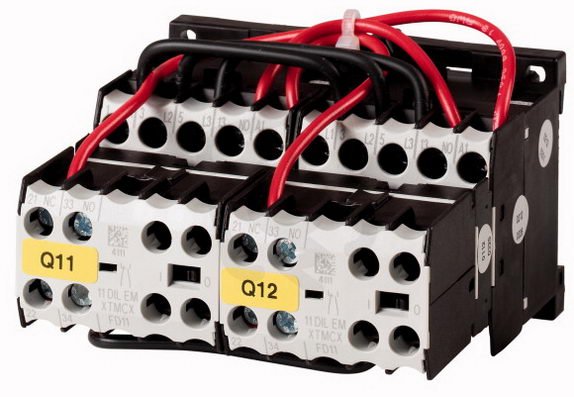

Eaton 51846 Reverzační stykačová kombinace 4kW,Uc=110V/50HZ,120V/60HZ
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0003526
- Kód dodavatele:
- 051846
- EAN:
- 4015080518464
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,60 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 94 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 9 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 61 mm
Eaton 51846 Reverzační stykačová kombinace 4kW,Uc=110V/50HZ,120V/60HZ
Eaton 51846 je reverzační stykačová kombinace určená pro řízení motorů s výkonem 4 kW (AC-3 400 V 9 A), s řídicím napájením AC 110 V/50 Hz nebo 120 V/60 Hz, EAN: 4015080518464.
Obsahuje 6 spínacích kontaktů a 2 pomocné spínací kontakty, hlavní obvod s šroubovým připojením, stupeň krytí IP20 a funkci reverzní bezpečnosti.
Rozměry jsou 90 × 94 × 61 mm (Š × H × V) a provozní napětí AC 24–690 V (50/60 Hz).
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Tento přístroj je reverzační stykačová kombinace Eaton 51846 určená pro řízení směru otáčení elektromotorů.
- Umožňuje provozní výkon 4 kW (AC-3 při 400 V).
- Pro provoz v režimech AC-3 i AC-1 při 400 V má provozní proud 9 A.
- Řídicí obvod pracuje s AC řídícím napětím 110 V (50 Hz) nebo 120 V (60 Hz).
- Obsahuje 6 spínacích kontaktů pro přepínání obvodů.
- Není určena pro montáž na DIN lištu.
Interní název produktu
DIULEM/21/MV(110V50HZ,120V60HZ) Rev.styk
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 4kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
