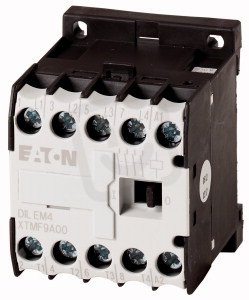

Eaton 51807 Malý stykač 4kW,4pólový 9A AC-3,20A AC-1,Uc=415V/50HZ,480V/60HZ
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0003520
- Kód dodavatele:
- 051807
- EAN:
- 4015080518075
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Hloubka:
- 52 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 415-415 V
- Řídící napáj. napětí AC 60HZ:
- 480-480 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 58 mm
Eaton 51807 Malý stykač 4kW,4pólový 9A AC-3,20A AC-1,Uc=415V/50HZ,480V/60HZ
Eaton 51807 je malý 4pólový stykač pro střídavé ovládací napětí; řídicí cívky jsou specifikovány pro AC 415 V / 50 Hz a AC 480 V / 60 Hz, přičemž provozní napětí činí 24–690 V (EAN: 4015080518075).
Elektrické parametry zahrnují provozní proud AC‑3 při 400 V 9 A s provozním výkonem AC‑3 4 kW, provozní proud AC‑1 při 400 V 22 A a AC‑4 při 400 V 6,6 A / 3 kW.
Výrobek má 4 spínací kontakty, šroubové připojení hlavního obvodu, rozměry 45 × 52 × 58 mm a modulární typ: ne.
Proč si vybrat tento stykač?
- Jedná se o malý stykač, který šetří místo v rozvaděči.
- Má 4 póly a 4 spínací kontakty, přičemž rozpínací kontakty nejsou přítomny.
- Nabízí jmenovitý výkon 4 kW vhodný pro standardní motorová zapojení.
- Nabízí proudovou zatížitelnost 9 A (AC-3) a 20 A (AC-1), odpovídající různým provozním kategoriím.
- Ovládací napětí je AC 415 V (50 Hz) a zařízení je rovněž určeno pro 480 V (60 Hz) provoz.
- Konstrukce je nemodulární, vhodná pro standardní montáž do rozvaděče.
Interní název produktu
DILEM4(415V50HZ,480V60HZ) Stykač 4kW,4p.
Podrobný popis produktu
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: AC ovládání
