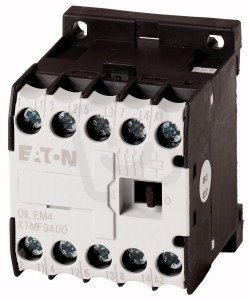

Eaton 51804 Malý stykač 4kW,4pólový 9A AC-3,20A AC-1,Uc=230V/50HZ,240V/60HZ
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 026,79 Kč
Cena po registraci:
916,80 Kč/ks
Po registraci bez DPH:
757,69 Kč
Vaše cena s DPH:
954,93 Kč/ks
Vaše cena bez DPH:
789,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0003517
- Kód dodavatele:
- 051804
- EAN:
- 4015080518044
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Hloubka:
- 52 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 58 MM
Eaton 51804 Malý stykač 4kW,4pólový 9A AC-3,20A AC-1,Uc=230V/50HZ,240V/60HZ
Eaton 51804 (EAN: 4015080518044) je malý 4pólový stykač s typem ovládacího napětí AC, není modulární (ne) a má šroubové připojení hlavního obvodu.
Uplatní se pro střídavé zatížení s provozním výkonem AC-3 400V 4 kW při provozním proudu AC-3 9 A a provozním proudu AC-1 400V 22 A, v režimu AC-4 je provozní proud 6,6 A (výkon 3 kW).
Řídící napětí je 230 V / 50 Hz a 240 V / 60 Hz, provozní napětí 24–690 V a rozměry jsou š. 45 mm, v. 58 mm, h. 52 mm.
Proč si vybrat tento stykač Eaton 51804?
- Určen pro zátěž do 4 kW, vhodný pro spínání motorů a dalších elektrických spotřebičů.
- Má 4 póly (4pólové provedení), což umožňuje spínání třífázových obvodů i extra vodiče.
- Pracovní proudy: 9 A (AC-3) pro motorové zatížení a 20 A (AC-1) pro odporové zatížení.
- Ovládací napětí je střídavé (AC) s řídícím napětím 230 V/50 Hz a také 240 V/60 Hz.
- Není modulární — nemodulární provedení pro přímou montáž v rozváděči.
- Obsahuje 4 spínací kontakty a 0 rozpínacích kontaktů, tedy čistě spínací konfiguraci.
Interní název produktu
DILEM-4(230V50HZ) Malý stykač 4kW,4p.
Podrobný popis produktu
DILEM4(230V50HZ,240V60HZ)
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: AC ovládání
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: AC ovládání
