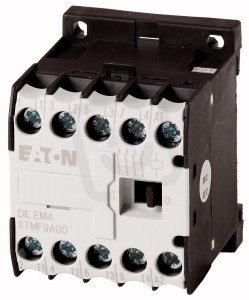

Eaton 51801 Malý stykač 4kW,4pólový 9A AC-3,20A AC-1,Uc=110V/50HZ,120V/60HZ
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 030,52 Kč
Cena po registraci:
920,13 Kč/ks
Po registraci bez DPH:
760,44 Kč
Vaše cena s DPH:
958,40 Kč/ks
Vaše cena bez DPH:
792,07 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0003515
- Kód dodavatele:
- 051801
- EAN:
- 4015080518013
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Hloubka:
- 52 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 58 mm
Eaton 51801 Malý stykač 4kW,4pólový 9A AC-3,20A AC-1,Uc=110V/50HZ,120V/60HZ
Eaton 51801 (EAN: 4015080518013) je malý 4pólový stykač s provozním výkonem 4 kW (AC-3, 400 V) a jmenovitým proudem 9 A v režimu AC-3.
Řídicí napětí: 110 V / 50 Hz a 120 V / 60 Hz, provozní napětí AC: 24–690 V, jmenovitý proud AC-1 22 A (AC-4: 6,6 A, 3 kW), hlavní obvod se připojuje šroubově a rozměry jsou 45 × 52 × 58 mm.
Proč si vybrat tento stykač?
- Díky jmenovitému výkonu 4 kW je vhodný pro řízení menších elektromotorů a obdobných zátěží.
- Je vybaven 4 spínacími kontakty a neobsahuje rozpínací kontakty, takže spíná všechny fáze souběžně.
- Umožňuje spínání s 9 A v režimu AC-3 a 20 A v režimu AC-1, podle typu zatížení.
- Řídicí napětí je AC 110 V (50 Hz) / 120 V (60 Hz), kompatibilní s běžnými průmyslovými napěťovými systémy.
- Má nemodulární provedení, není určeno pro montáž do modulárních systémů.
- Pro ovládání vyžaduje střídavé (AC) napětí, odpovídající uvedeným hodnotám.
Interní název produktu
DILEM4(110V50HZ,120V60HZ) Stykač 4kW,4p.
Podrobný popis produktu
DILEM4(110V50HZ,120V60HZ)
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: AC ovládání
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: AC ovládání
