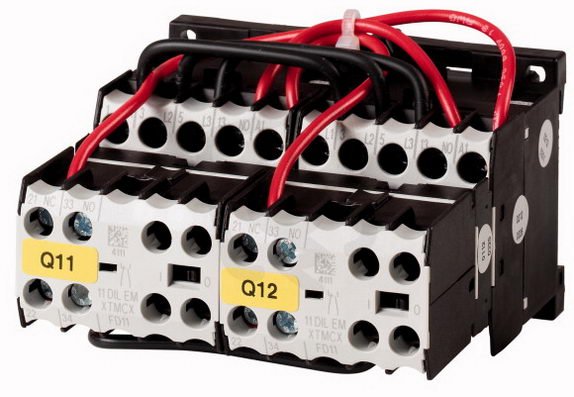

Eaton 51664 Reverzační stykačová kombinace 3kW,Uc=230V/50HZ,240V/60HZ
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0003458
- Kód dodavatele:
- 051664
- EAN:
- 4015080516644
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,59 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 94 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 6,6 A
- Provozní proud AC-3 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 61 mm
Eaton 51664 Reverzační stykačová kombinace 3kW,Uc=230V/50HZ,240V/60HZ
Eaton 51664 (EAN: 4015080516644) je reverzační stykačová kombinace určená pro funkci reverzní bezpečnosti s ovládacím napětím 230 V AC / 50 Hz (resp. 240 V AC / 60 Hz).
Provozní výkon je 3 kW (AC-3, 400 V) s provozním proudem 6,6 A, pracovní napětí AC 24–690 V a typ napětí AC (DC 0 V).
Zařízení obsahuje 6 spínacích kontaktů a 2 pomocné spínací kontakty, není určeno pro montáž na lištu, hlavní obvod má šroubové připojení, krytí IP20 a rozměry 90 × 94 × 61 mm (Š × H × V).
Proč si vybrat tento reverzační stykač?
- Je určen pro ovládací napětí typu AC.
- Jmenovité ovládací napětí (Uc) je 230 V při 50 Hz a 240 V při 60 Hz.
- V režimu AC-3 při 400 V má provozní výkon 3 kW.
- Provozní proud v režimu AC-3 při 400 V činí 6,6 A.
- Obsahuje 6 spínacích kontaktů.
- Konstrukce není určena pro montáž na lištu (bez lištové montáže).
Interní název produktu
DIULEEM/21/MV(230V50HZ,240V60 Rev.stykač
Podrobný popis produktu
Reversing starter
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 6.6 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
