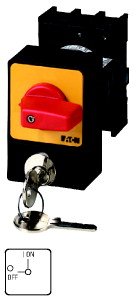

P1-25/E/SVA(S)-RT Uzamykatelný spínač systém KMS1 3-pól 25A EATON 050967
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 531,02 Kč
Cena po registraci:
3 152,74 Kč/ks
Po registraci bez DPH:
2 605,57 Kč
Vaše cena s DPH:
3 283,88 Kč/ks
Vaše cena bez DPH:
2 713,95 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153527
- Kód dodavatele:
- 050967
- EAN:
- 4015080509677
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 139 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 49 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 73 mm
P1-25/E/SVA(S)-RT Uzamykatelný spínač systém KMS1 3-pól 25A EATON 050967
Přepínač P1-25/E/SVA(S)-RT (EAN: 4015080509677) je 3-pólový spínač s trvalým proudem 25 A a jmenovitým provozním napětím 690 V, vhodný pro přední montáž se čtyřmi otvory.
Má krytí IP65, kompaktní rozměry 49 × 73 × 139 mm a šroubové připojení hlavního obvodu; ovládá se krátkou otočnou rukojetí v barvě červená.
Provozní výkon je AC‑3 (400 V) 7,5 kW, spínací výkon 13 kW při 400 V (AC‑23) a krátkodobá proudová výdrž lcw 0,64 kA.
Proč si vybrat tento spínač?
- Je koncipován jako 3pólový spínač systému KMS1, vhodný pro třífázové aplikace.
- Umožňuje trvalý proud 25 A (Iu), vhodný pro běžné provozní zatížení.
- Maximální provozní napětí je 690 V AC, určené pro vyšší napěťové úrovně.
- Jmenovité provozní napětí je 690 V.
- Pro instalaci do rozvaděče je nevhodný.
- Produkt není dostupný ve verzi jako hlavní vypínač.
Interní název produktu
P1-25/E/SVA(S)-RT Zamyk.spínač,KMS1,25A
Podrobný popis produktu
P1-25/E/SVA(S)-RT
Uzamykatelný spínač, P1, 25 A, Montáž do panelu, 3-pólové, s červenou pákou a žlutým čelním štítkem, Uzamykání cylindrickým zámkem SVA
Bezpečnostní spínač,
Sortiment: Spínače s blokovacím zařízením
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., s 2 klíči, 3-pólové, uzamykací zařízení: Uzamykání cylindrickým zámkem SVA, poznámka: Jestliže klíč je vytažený v poloze 1, lze spínač ještě vypnout, ale bez klíče již nelze opět zapnout., Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Uzamykatelný spínač, P1, 25 A, Montáž do panelu, 3-pólové, s červenou pákou a žlutým čelním štítkem, Uzamykání cylindrickým zámkem SVA
Bezpečnostní spínač,
Sortiment: Spínače s blokovacím zařízením
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., s 2 klíči, 3-pólové, uzamykací zařízení: Uzamykání cylindrickým zámkem SVA, poznámka: Jestliže klíč je vytažený v poloze 1, lze spínač ještě vypnout, ale bez klíče již nelze opět zapnout., Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
