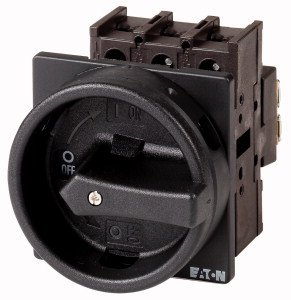

Hlavní vypínač EATON P1-25/EA/SVB-SW/N/HI11 3+N-pól+1z1v, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 537,79 Kč
Cena po registraci:
2 265,93 Kč/ks
Po registraci bez DPH:
1 872,67 Kč
Vaše cena s DPH:
2 360,18 Kč/ks
Vaše cena bez DPH:
1 950,56 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153509
- Kód dodavatele:
- 050740
- EAN:
- 4015080507406
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 119 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 83 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 65 mm
Hlavní vypínač EATON P1-25/EA/SVB-SW/N/HI11 3+N-pól+1z1v, 25A
P1-25/EA/SVB-SW/N/HI11 (EATON, EAN 4015080507406) je hlavní vypínač se 4 póly a jmenovitým proudem 25 A pro napětí až 690 V.
Zařízení nabízí krytí IP65 a NEMA 12, má šroubové připojení, je blokovatelné a disponuje přepínačem údržby, není však vhodné pro instalaci do rozvaděče a je určeno pro přední montáž (4 otvory).
Spínací a provozní výkony jsou AC-3 400 V: 7,5 kW a AC-23 400 V: 13 kW, přičemž rozměry jsou 83 × 65 × 119 mm (Š × V × H).
Proč si vybrat tento hlavní vypínač?
- Je dodáván ve verzi jako hlavní vypínač, určený pro řízení hlavního odpojení.
- Má 4 póly (3+N), které umožňují odpojení třífázového vedení včetně ochranného vodiče.
- Umožňuje trvalý proud 25 A, vhodný pro obvody s tímto zatížením.
- Navržen pro provozní napětí až 690 V AC, odpovídá průmyslovým standardům vysokého napětí.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo řízení pomocných obvodů.
- Tento přístroj není vhodný pro instalaci do rozvaděče, uvažujte jiný typ při vestavbě do skříně.
Interní název produktu
P1-25/EA/SVB-SW/N/HI11 Hlav.vypínač,25A
Podrobný popis produktu
P1-25/EA/SVB-SW/N/HI11
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
