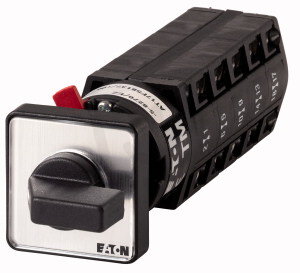

TM-5-8270/EZ Stupňový přepínač bez nulové polohy 3-pól 10A EATON 046124
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153283
- Kód dodavatele:
- 046124
- EAN:
- 4015080461241
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Max. provozní napětí Ue AC:
- 500 V
- Modulární šířka:
- 0
- Počet pólů:
- 3
- Počet spínacích poloh:
- 3
- S nulovou polohou:
- ne
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 10 A
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- vestavné
- Typ spínače:
- stupňový přepínač
- Velikost předního štítku:
- 30x30 mm
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
TM-5-8270/EZ Stupňový přepínač bez nulové polohy 3-pól 10A EATON 046124
Stupňový přepínač TM-5-8270/EZ (EAN: 4015080461241) je 3-pólový vestavný typ s trvalým proudem 10 A a maximálním provozním napětím 500 V AC.
Přepínač nabízí 3 spínací polohy ovládané páčkou, přední štítek má rozměr 30×30 mm, přední strana má krytí IP65 a NEMA 12, nenabízí nulovou polohu a není vhodný pro montáž do rozvaděče ani jako kompletní přístroj v krytu; je určen pro přední montáž.
Proč si vybrat tento stupňový přepínač?
- Má 3 póly, takže lze spínat tři samostatné obvody současně.
- Umožňuje trvalý proud 10 A, vhodný pro běžné ovládací aplikace.
- Je navržen bez nulové polohy, tedy bez střední/neutrální pozice.
- Jedná se o vestavné provedení, určené pro montáž do panelu.
- Zajišťuje krytí IP65, odolné proti prachu a tryskající vodě.
- Přední štítek má rozměr 30 x 30 mm, což usnadňuje popis a označení poloh.
Interní název produktu
TM-5-8270/EZ Stupň.přepínač bez 0 polohy
Podrobný popis produktu
Krokový přepínač, 3p, Iu=10A, Čš 1-3, 45°, s aretací, 30x30mm, centrální upevnění
Krokové přepínače,
Sortiment: Ovládací spínače
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 9, Počet stupňů: 3 stupňový 60°
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, bez polohy 0, 5 Modul(y)
Jmenovitý trvalý proud: Iu= 10 A, Čelní štítek: 1-3
