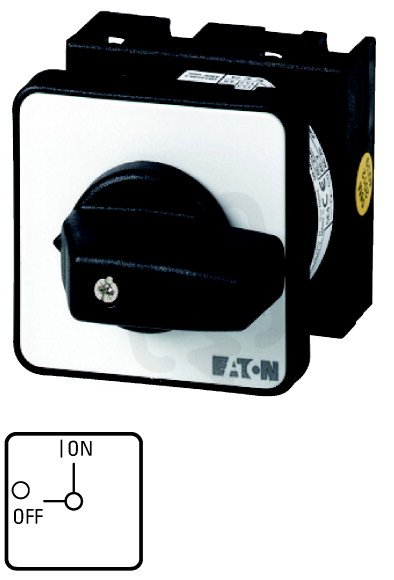

Vypínač EATON T0-3-8342/EZ zap/vyp, 6-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 371,62 Kč
Cena po registraci:
1 224,69 Kč/ks
Po registraci bez DPH:
1 012,14 Kč
Vaše cena s DPH:
1 275,62 Kč/ks
Vaše cena bez DPH:
1 054,23 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153042
- Kód dodavatele:
- 045997
- EAN:
- 4015080459972
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 48 mm
Vypínač EATON T0-3-8342/EZ zap/vyp, 6-pól, 20A
T0-3-8342/EZ vypínač zapnuto/vypnuto od EATON (EAN 4015080459972) je 6-pólový přepínač s jmenovitým proudem 20 A určený pro ovládání elektrických obvodů.
Podporuje jmenovité provozní napětí 690 V, provozní výkon při AC-3/400 V 5,5 kW a krátkodobou proudovou výdrž 0,32 kA, má krytí IP65 a stupeň ochrany NEMA 12 a hlavní obvod se šroubovým připojením.
Kompatní rozměry 48 × 48 × 115 mm, krátká otočná rukojeť v barvě černé a provedení vhodné pro přední střední montáž zajišťují snadnou integraci do panelu.
Proč si vybrat tento vypínač?
- Tento vypínač má 6 pólů, takže umožňuje přepínání více vodivých větví současně.
- Je dimenzován na trvalý proud 20 A, vhodný pro obvody s tímto proudovým zatížením.
- Maximální provozní napětí AC je 690 V, což odpovídá průmyslovým napěťovým úrovním.
- Jmenovité provozní napětí je 690 V, tedy shodné s uvedeným maximálním provozním napětím.
- Zařízení není určen pro instalaci do rozvaděče, proto je potřeba zvážit jiný způsob montáže.
- Neobsahuje pomocné spínací ani rozpínací kontakty (0), takže pro signalizaci nebo dálkové ovládání budou nutné externí obvody.
Interní název produktu
T0-3-8342/EZ Vypínač zap/vyp,20A
Podrobný popis produktu
T0-3-8342/EZ
On-Off switchCentre mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchCentre mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
