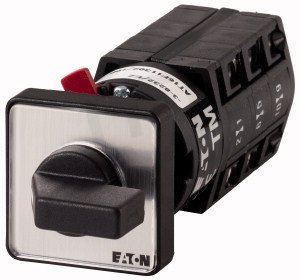

Vypínač EATON TM-3-8326/EZ zapnuto-vypnuto, 6-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 099,52 Kč
Cena po registraci:
1 874,58 Kč/ks
Po registraci bez DPH:
1 549,24 Kč
Vaše cena s DPH:
1 952,56 Kč/ks
Vaše cena bez DPH:
1 613,69 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153240
- Kód dodavatele:
- 045499
- EAN:
- 4015080454991
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,07 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 98 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 30 mm
Vypínač EATON TM-3-8326/EZ zapnuto-vypnuto, 6-pól, 10A
TM-3-8326/EZ (EAN: 4015080454991) je 6‑pólový vypínač s trvalým proudem 10 A, určený pro maximální provozní napětí 500 V AC a jmenovité napětí 690 V, s krytím IP65 (NEMA 12) a vhodností pro přední střední montáž.
Má hloubku 98 mm, šířku 30 mm a výšku 30 mm, šroubové připojení hlavního obvodu a krátkou černou otočnou rukojeť; neobsahuje pomocné kontakty, není blokovatelný a není určen pro instalaci do rozvaděče, přičemž provozní výkon při AC‑23/400 V je 3 kW.
Proč si vybrat tento vypínač?
- Vypínač je konstruován pro 6 pólů, takže zvládne spínat vícepólové obvody.
- Je dimenzován na trvalý proud 10 A (Iu), což určuje jeho trvalé zatížení.
- Maximální provozní napětí střídavého proudu je 500 V AC.
- Jmenovité provozní napětí je 690 V.
- Není vhodný pro instalaci do rozvaděče (ne).
- Nepodporuje pomocné kontakty ani verzi jako hlavní vypínač (0 rozpínacích a 0 spínacích kontaktů; ne jako hlavní vypínač).
Interní název produktu
TM-3-8326/EZ Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-3-8326/EZ
Vypínač zapnuto-vypnuto, 6p, Iu=10A, Čš 0-1, 90°, s aretací, 30x30mm, centrální upevnění
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 6
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Vypínač zapnuto-vypnuto, 6p, Iu=10A, Čš 0-1, 90°, s aretací, 30x30mm, centrální upevnění
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 6
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
