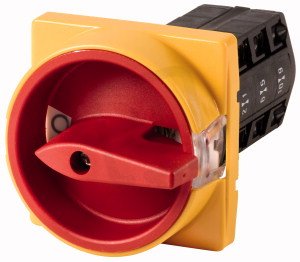

Vypínač EATON TM-3-8326/E/SVB zapnuto-vypnuto, 6-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 398,38 Kč
Cena po registraci:
2 141,42 Kč/ks
Po registraci bez DPH:
1 769,77 Kč
Vaše cena s DPH:
2 230,50 Kč/ks
Vaše cena bez DPH:
1 843,39 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153239
- Kód dodavatele:
- 045498
- EAN:
- 4015080454984
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,09 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 101 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON TM-3-8326/E/SVB zapnuto-vypnuto, 6-pól, 10A
TM-3-8326/E/SVB je 6-pólový vypínač zapnuto‑vypnuto s trvalým proudem 10 A, jmenovitým provozním napětím 690 V a maximálním provozním napětím 500 V AC (EAN: 4015080454984).
Zařízení nabízí krytí IP65 a stupeň ochrany NEMA 12, šroubové připojení hlavního obvodu a kompaktní rozměry 30 × 48 × 101 mm, vhodné pro přední montáž na panel (4 otvory).
Vypínač je blokovatelný, plní funkci nouzového zastavení a umožňuje provozní výkon 3 kW (AC‑23, 400 V), není však určen pro instalaci do rozvaděče ani jako hlavní vypínač.
Proč si vybrat tento vypínač?
- Má 6 pólů, což umožňuje současné přerušení všech potřebných vodičů.
- Pro trvalý proud je specifikován na 10 A, vhodný pro menší obvody.
- Maximální provozní napětí AC činí 500 V, což určuje limity použití v sítích do tohoto napětí.
- Jmenovité provozní napětí výrobku je 690 V, uvedené v technických parametrech.
- Není vhodný pro instalaci do rozvaděče, plánujte tedy odpovídající montážní řešení.
- Nemá žádné pomocné kontakty — 0 pomocných spínacích a 0 rozpínacích kontaktů, bez doplňkových signálních obvodů.
Interní název produktu
TM-3-8326/E/SVB Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-3-8326/E/SVB
Spínače řídícího obvodu, TM, 10 A, zapuštěná montáž, 3 kontaktní jednotka(y), Kontakty: 6, 90 °, až 250 V AC na kontakt, Číslo designu 8326
Odpojovač pomocného proudu, Produktová řada: Ovládací spínače, Označení skupiny dílů: TM, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem
Poznámky: až 250 V AC na kontakt, Kontakty: 6, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Jmenovitý nepřerušovaný proud: Iu = 10 A, 3 kontaktní jednotka(y), Normy: IEC/EN 60947, VDE 0660, CSA, UL, Ovládací spínač podle IEC/EN 60947-5-1, Pomocný spínač podle IEC/EN 60947-5-1
Spínače řídícího obvodu, TM, 10 A, zapuštěná montáž, 3 kontaktní jednotka(y), Kontakty: 6, 90 °, až 250 V AC na kontakt, Číslo designu 8326
Odpojovač pomocného proudu, Produktová řada: Ovládací spínače, Označení skupiny dílů: TM, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem
Poznámky: až 250 V AC na kontakt, Kontakty: 6, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Jmenovitý nepřerušovaný proud: Iu = 10 A, 3 kontaktní jednotka(y), Normy: IEC/EN 60947, VDE 0660, CSA, UL, Ovládací spínač podle IEC/EN 60947-5-1, Pomocný spínač podle IEC/EN 60947-5-1
