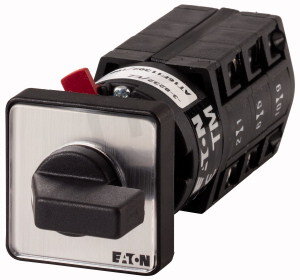

TM-3-8228/EZ Reverzační přepínač EATON 045494
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153236
- Kód dodavatele:
- 045494
- EAN:
- 4015080454946
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,07 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Materiál tělesa:
- plast
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provedení:
- reverzní spínač
- Provozní proud AC-3 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 3,3 kW
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
TM-3-8228/EZ Reverzační přepínač EATON 045494
Reverzační přepínač TM-3-8228/EZ (EAN: 4015080454946) s 3 póly a trvalým proudem 10 A umožňuje ovládat směr otáčení motoru a disponuje nulovou polohou.
Provedení je reverzní spínač s krátkou otočnou rukojetí, plastovým tělesem, šroubovým připojením hlavního obvodu, krytím IP65 (přední strana NEMA 12) a provozním výkonem 3,3 kW (AC-3 400 V); je určeno pro přední montáž a není vhodné pro instalaci do rozvaděče.
Proč zvolit tento reverzační přepínač?
- Má 3 póly, což umožňuje přepínání tří nezávislých obvodů.
- Je dimenzován pro trvalý proud 10 A, vhodný pro běžné řídicí a ovládací okruhy.
- Disponuje nulovou polohou, která usnadňuje bezpečné nastavení a odpojení.
- Krytí IP65 zajišťuje ochranu proti prachu a stříkající vodě, vhodné do náročnějších prostředí.
- Produkt není určen pro montáž do rozvaděče (nevhodné pro instalaci do rozvaděče).
- Jedná se o reverzní spínač ovládaný krátkou otočnou rukojetí, vhodný tam, kde je požadováno přímé manuální přepínání směru.
Interní název produktu
TM-3-8228/EZ Reverzační přepínač
Podrobný popis produktu
ON-OFF-SWITCHES EZ
Reverzační přepínače,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 5
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 30 °, Reakce při sepnutí: bez aretace, s polohou 0, Čelní štítek: 1>0<2
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
