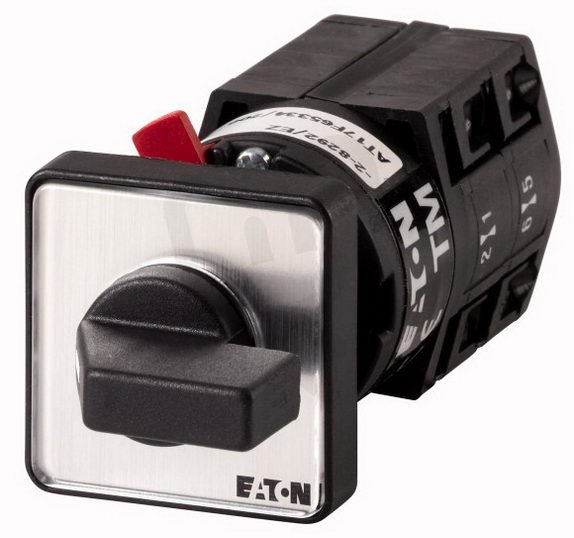

Vypínač EATON TM-2-8293/EZ zapnuto-vypnuto, 3+N-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 634,42 Kč
Cena po registraci:
1 459,31 Kč/ks
Po registraci bez DPH:
1 206,04 Kč
Vaše cena s DPH:
1 520,01 Kč/ks
Vaše cena bez DPH:
1 256,21 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153230
- Kód dodavatele:
- 045486
- EAN:
- 4015080454861
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,06 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 87 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 30 mm
Vypínač EATON TM-2-8293/EZ zapnuto-vypnuto, 3+N-pól, 10A
TM-2-8293/EZ (EAN 4015080454861) je vypínač zapnuto‑vypnuto 3+N (4 póly) pro trvalý proud 10 A s jmenovitým provozním napětím 690 V, max. provozním napětím 500 V AC a provozním výkonem při AC‑23 (400 V) 3 kW.
Kompaktní provedení o rozměrech 30 × 30 × 87 mm s krytím IP65/NEMA 12, šroubovým připojením hlavního obvodu a krátkou otočnou rukojetí v barvě černá, vhodné pro přední střední montáž (není určeno pro montáž do rozvaděče).
Proč si vybrat tento vypínač?
- Má 4 póly (3+N), které umožňují odpojení tří fází spolu s neutrálem.
- Je navržen pro trvalý proud 10 A.
- Maximální provozní napětí střídavé (Ue AC) je 500 V.
- Jmenovité provozní napětí je 690 V.
- Pro montáž do rozvaděče není určen.
- Neobsahuje pomocné kontakty — 0 pomocných kontaktů.
Interní název produktu
TM-2-8293/EZ Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-2-8293/EZ
Vypínač zapnuto-vypnuto, 3p+N, Iu=10A, Čš 0-1, 90°, s aretací, 30x30mm, centrální upevnění
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 4
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Vypínač zapnuto-vypnuto, 3p+N, Iu=10A, Čš 0-1, 90°, s aretací, 30x30mm, centrální upevnění
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 4
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
