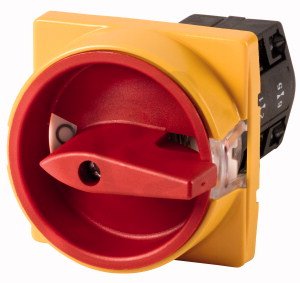

Vypínač EATON TM-2-8293/E/SVB zapnuto-vypnuto, 3+N-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 581,20 Kč
Cena po registraci:
1 411,80 Kč/ks
Po registraci bez DPH:
1 166,78 Kč
Vaše cena s DPH:
1 470,53 Kč/ks
Vaše cena bez DPH:
1 215,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153229
- Kód dodavatele:
- 045485
- EAN:
- 4015080454854
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,09 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 89 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON TM-2-8293/E/SVB zapnuto-vypnuto, 3+N-pól, 10A
TM-2-8293/E/SVB (EAN 4015080454854) je vypínač typu zapnuto‑vypnuto 3+N‑pól od EATON určený jako hlavní vypínač s trvalým proudem 10 A.
Má 4 póly, max. provozní napětí Ue 500 V (jmenovité 690 V), provozní výkon při AC‑23/400 V 3 kW, krytí IP65/NEMA 12, šroubové připojení hlavního obvodu a rozměry 30 × 48 × 89 mm.
Je blokovatelný, vybaven nouzovým zastavením a přepínačem údržby, ovládací prvek je červený a je vhodný pro přední montáž (4 otvory), avšak není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento vypínač?
- Vypínač je 3+N‑pólový (celkem 4 póly), určený pro ovládání třífázového obvodu s nulovým vodičem.
- Je navržen pro trvalý proud 10 A, což odpovídá běžným proudovým zatížením v menších obvodech.
- Je určen pro provoz při jmenovitém napětí 690 V a s maximálním provozním napětím AC 500 V.
- Dodává se ve verzi jako hlavní vypínač, vhodné tam, kde je potřeba hlavní odpojení obvodu.
- Vypínač není určen pro montáž do rozvaděče, počítejte s instalací mimo rozvaděč nebo v určeném krytí.
- Neobsahuje pomocné rozpínací ani spínací kontakty (0/0), tedy pracuje bez dodatečných pomocných obvodů.
Interní název produktu
TM-2-8293/E/SVB Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-2-8293/E/SVB
Vypínač ovládacího obvodu, TM, 10 A, Montáž do panelu, Kontakty: 4, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uza
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: do 250 V AC na jeden kontakt, Kontakty: 4, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Vypínač ovládacího obvodu, TM, 10 A, Montáž do panelu, Kontakty: 4, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uza
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: do 250 V AC na jeden kontakt, Kontakty: 4, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
