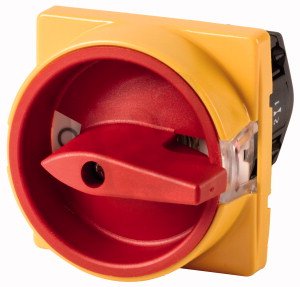

Vypínač EATON TM-1-8291/E/SVB zapnuto-vypnuto, 2-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 464,95 Kč
Cena po registraci:
1 308,00 Kč/ks
Po registraci bez DPH:
1 080,99 Kč
Vaše cena s DPH:
1 362,41 Kč/ks
Vaše cena bez DPH:
1 125,96 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153223
- Kód dodavatele:
- 045478
- EAN:
- 4015080454786
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,10 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 77 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON TM-1-8291/E/SVB zapnuto-vypnuto, 2-pól, 10A
TM-1-8291/E/SVB (EAN 4015080454786) je 2-pólový vypínač jako hlavní vypínač s trvalým proudem 10 A a jmenovitým provozním napětím 690 V (max. Ue 500 V AC).
Má šroubové připojení, stupeň krytí IP65 (NEMA 12) a je vhodný pro přední montáž (4 otvory); rozměry jsou 30×77×48 mm (Š×H×V).
Ovládací prvek je červený, vypínač je blokovatelný, disponuje nouzovým zastavením a přepínačem údržby, s provozním výkonem při AC-23 400V 3 kW.
Proč si vybrat tento vypínač?
- Má 2 póly, takže spíná obě větve obvodu současně.
- Je dimenzován na trvalý proud 10 A, vhodný pro obvody s menším až středním zatížením.
- Není určen pro instalaci do rozvaděče (ne), proto počítejte s montáží mimo rozvaděčové skříně.
- Je dostupný ve verzi jako hlavní vypínač (ano), proto může sloužit jako hlavní odpojení napájení.
- Maximální provozní napětí Ue AC je 500 V, odpovídající běžným průmyslovým aplikacím.
- Počet pomocných kontaktů (rozpínacích i spínacích) je 0, tedy bez integrovaných pomocných obvodů.
Interní název produktu
TM-1-8291/E/SVB Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-1-8291/E/SVB
ON-OFF-SWITCHES E
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: do 250 V AC na jeden kontakt, Kontakty: 2, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
ON-OFF-SWITCHES E
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: do 250 V AC na jeden kontakt, Kontakty: 2, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
