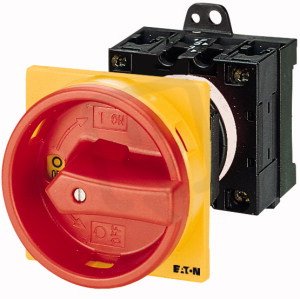

Hlavní vypínač EATON T3-3-15683/V/SVB 3-pól+2z1v, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 313,72 Kč
Cena po registraci:
2 958,73 Kč/ks
Po registraci bez DPH:
2 445,23 Kč
Vaše cena s DPH:
3 081,79 Kč/ks
Vaše cena bez DPH:
2 546,93 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153181
- Kód dodavatele:
- 045224
- EAN:
- 4015080452249
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 144 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T3-3-15683/V/SVB 3-pól+2z1v, 32A
Hlavní vypínač T3-3-15683/V/SVB (EAN 4015080452249) je 3-pólový přístroj s pomocnými kontakty 1 rozpínací + 2 spínací, trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Má krytí IP65, šroubové připojení hlavního obvodu, je blokovatelný, disponuje přepínačem údržby a funkcí nouzového zastavení, ovládací prvek je červený.
Provozní výkon je 11 kW (AC-3, 400 V) a spínací výkon 15 kW, je vhodný pro mezimontáž a montáž na podlahu a má rozměry 65 × 74 × 144 mm.
Proč si vybrat tento hlavní vypínač?
- Má 3 póly, což umožňuje řízení třífázového obvodu.
- Obsahuje 1 pomocný rozpínací kontakt a 2 pomocné spínací kontakty pro doplňkové řízení a signalizaci.
- Poskytuje trvalý proud 32 A, vhodný pro obvody s tímto zatížením.
- Dostupný ve verzi hlavního vypínače, určený pro hlavní odpojování obvodu.
- Není určen pro instalaci do rozvaděče, proto je třeba počítat s vhodným upevněním či krytím.
- Umožňuje provoz při max. provozním napětí 690 V AC (jmenovité provozní napětí 690 V).
Interní název produktu
T3-3-15683/V/SVB Hlavní vypínač,32A
Podrobný popis produktu
T3-3-15683/V/SVB
Hlavní vypínač, T3, 32 A, Zadní montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otočnou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T3, 32 A, Zadní montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otočnou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
