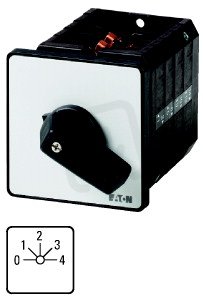

Ovládací spínač EATON T5B-3-143/E 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 969,19 Kč
Cena po registraci:
4 436,88 Kč/ks
Po registraci bez DPH:
3 666,84 Kč
Vaše cena s DPH:
4 621,41 Kč/ks
Vaše cena bez DPH:
3 819,35 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153171
- Kód dodavatele:
- 044904
- EAN:
- 4015080449041
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,78 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 124 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Ovládací spínač EATON T5B-3-143/E 63A
T5B-3-143/E (EATON, EAN: 4015080449041) je jednopólový ovládací spínač s trvalým proudem 63 A a jmenovitým napětím 690 V.
Má krytí IP65 a stupeň ochrany NEMA 12, šroubové připojení hlavního obvodu a černou krátkou otočnou rukojeť; je určen pro přední montáž (4 otvory) a není vhodný pro instalaci do rozvaděče.
Rozměry jsou šířka 88 mm × hloubka 124 mm × výška 88 mm, krátkodobá proudová výdrž 1,3 kA a provozní výkon AC-3 400 V: 22 kW / AC-23 400 V: 30 kW.
Proč si vybrat tento ovládací spínač?
- Pro jednopólová zapojení je tento spínač vybaven 1 pólem.
- Umožňuje trvalý proud 63 A.
- Jmenovité i maximální provozní napětí činí 690 V AC.
- Není určen k montáži do rozvaděče — není vhodný pro instalaci do rozvaděče.
- Neurčen pro použití jako hlavní vypínač — verze jako hlavní vypínač: ne.
- Bez pomocných kontaktů — 0 pomocných rozpínacích a spínacích kontaktů.
Interní název produktu
T5B-3-143/E Ovládací spínač,63A
Podrobný popis produktu
T5B-3-143/E
Krokový přepínač, 1p, Ie=25A, Čš 0-4, 45°, s aretací, 88x88mm, montáž
Krokové přepínače,
Sortiment: Ovládací spínače
Označení typu: T5B, s černou pákou a čelním štítkem, Kontakty: 4
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 45 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-4
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Krokový přepínač, 1p, Ie=25A, Čš 0-4, 45°, s aretací, 88x88mm, montáž
Krokové přepínače,
Sortiment: Ovládací spínače
Označení typu: T5B, s černou pákou a čelním štítkem, Kontakty: 4
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 45 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-4
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
