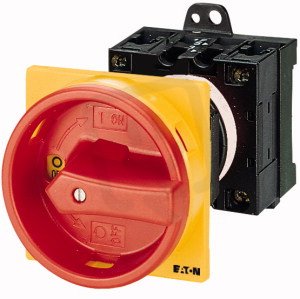

Hlavní vypínač EATON T0-3-15680/V/SVB 3+N-pól+1z1v, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 022,54 Kč
Cena po registraci:
1 805,86 Kč/ks
Po registraci bez DPH:
1 492,45 Kč
Vaše cena s DPH:
1 880,98 Kč/ks
Vaše cena bez DPH:
1 554,53 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153132
- Kód dodavatele:
- 043621
- EAN:
- 4015080436218
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T0-3-15680/V/SVB 3+N-pól+1z1v, 20A
T0-3-15680/V/SVB Hlavní vypínač 3+N-pól+1z1v 20A EATON 043621 (EAN: 4015080436218) je čtyřpólový spínač s trvalým proudem 20 A pro provozní napětí až 690 V.
Vybaven je IP65 krytím, šroubovým připojením hlavního obvodu, možností blokování (blokovatelné), nouzovým zastavením a přepínačem údržby, se spínacím výkonem 5,5 kW (AC-3, 400 V).
Rozměry jsou Š 65 mm × V 74 mm × H 137 mm, verze jako hlavní vypínač: ano, a je vhodný pro mezimontáž i montáž na podlahu (není určen pro instalaci do rozvaděče).
Proč si vybrat tento vypínač?
- Tento vypínač má 4 póly (3 fáze + neutrální vodič), vhodný pro trojfázové zapojení.
- Umožňuje trvalý proud 20 A, vhodný pro obvody s tímto zatížením.
- Je určen pro provozní napětí do 690 V AC (jmenovité 690 V).
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro doplňkové ovládání.
- Je dostupný ve verzi jako hlavní vypínač.
- Není vhodný pro instalaci do rozvaděče, počítejte tedy s jiným typem montáže.
Interní název produktu
T0-3-15680/V/SVB Hlavní vypínač,20A
Podrobný popis produktu
T0-3-15680/V/SVB
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
