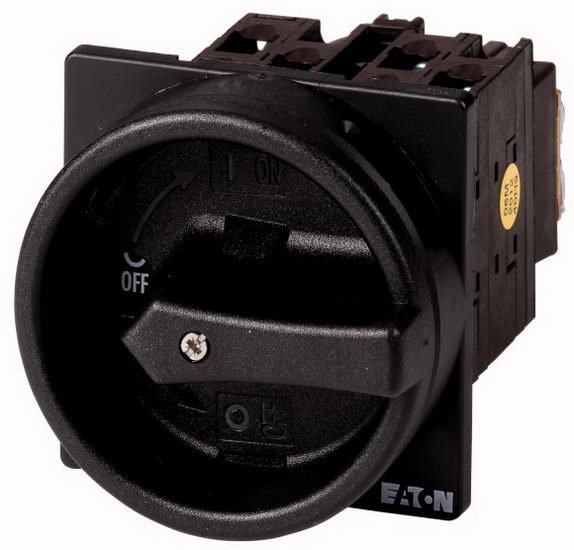

Hlavní vypínač EATON T0-3-15680/EA/SVB-SW 3+N-pól+1z1v, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 851,91 Kč
Cena po registraci:
1 653,51 Kč/ks
Po registraci bez DPH:
1 366,54 Kč
Vaše cena s DPH:
1 722,29 Kč/ks
Vaše cena bez DPH:
1 423,38 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0153014
- Kód dodavatele:
- 041248
- EAN:
- 4015080412489
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,19 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 120 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Hlavní vypínač EATON T0-3-15680/EA/SVB-SW 3+N-pól+1z1v, 20A
Hlavní vypínač T0-3-15680/EA/SVB-SW (EAN: 4015080412489) od EATON je 4pólový (3+N) přístroj s 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem a trvalým proudem 20 A, verze jako hlavní vypínač: ano.
Má šroubové připojení hlavního obvodu, je určeno pro max. provozní napětí 690 V a provozní výkon AC‑3 při 400 V 5,5 kW, disponuje krytím IP65, možností zablokování (blokovatelné) a je vhodné pro přední střední montáž; rozměry: 65 × 74 × 120 mm, ovládací prvek v barvě černá.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly, takže odpojí třífázové vedení včetně neutrálu.
- Je určen jako hlavní vypínač, vhodný pro centrální odpojení obvodu.
- Umožňuje trvalý proud 20 A, vhodný pro obvody s tímto zatížením.
- Pracuje při provozním napětí až 690 V AC (jmenovité 690 V).
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo řízení pomocných obvodů.
- Není vhodný pro instalaci do rozvaděče, proto je třeba zajistit jiný způsob montáže nebo ochrany.
Interní název produktu
T0-3-15680/EA/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-3-15680/EA/SVB-SW
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
