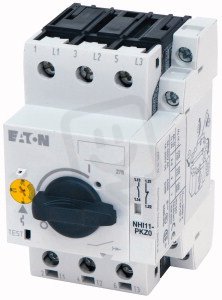

Spouštěč motorů EATON PKZM0-16/NHI11 s otočnou rukojetí,pom. kont 1z1v,10-16A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0002531
- Kód dodavatele:
- 039423
- EAN:
- 4015080394235
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 76 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-3, 230 V:
- 4 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 248-248 A
- Rozsah nastavení přetížení:
- 10-16 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ano
- S tepelnou ochranou:
- ne
- Šířka:
- 54 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 16 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 93 mm
- Ztrátový výkon:
- 6,43 W
Spouštěč motorů EATON PKZM0-16/NHI11 s otočnou rukojetí,pom. kont 1z1v,10-16A
Eaton Motorový spouštěč 16A PKZM0-16/NHI11 (EAN 4015080394235) je třípólové zařízení s trvalým proudem 16 A, stupněm krytí IP20 a vypínací zkratovou schopností 50 kA (400 V AC).
Má rozsah nastavení přetížení 10–16 A, nastavitelnou okamžitou spoušť 248 A, je citlivý na selhání fáze a disponuje integrovaným pomocným spínačem; tepelnou ochranu ani podpěťovou spoušť však nemá. Rozměry jsou 54 × 93 × 76 mm, hlavní obvod se připojuje šroubovým připojením a provozní výkon při AC‑3 je 7,5 kW (400 V) a 4 kW (230 V) (ztrátový výkon 6,43 W).
Proč si vybrat tento motorový spouštěč?
- Má trvalý proud 16 A, který odpovídá běžným jmenovitým proudům malých až středních motorů.
- Je dimenzován na vypínací zkratovou schopnost 50 kA při 400 V AC, čímž odolá vysokým zkratovým proudům v síti.
- Umožňuje nastavení přetížení 10–16 A pro přesné přizpůsobení ochraně podle provozních podmínek motoru.
- Je citlivý na selhání fáze, takže při výpadku nebo asymetrii fáze chrání motor před poškozením.
- Je třípólový, vhodný pro třífázová zapojení motorů.
- Obsahuje boční pomocné kontakty 1Z/1V pro signalizaci stavu nebo integraci do řídicích obvodů.
Interní název produktu
PKZM0-16/NHI11 Motor.spouštěč 16A,pk1z1v
Podrobný popis produktu
Spouštěč motorů, 3p+1S+1R, Ir=10-16A, šroubové připojení
