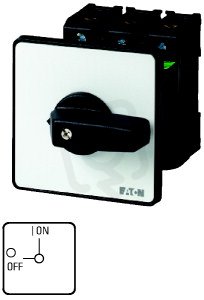

Vypínač EATON P3-100/Z/N zap/vyp, 3+N-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 176,49 Kč
Cena po registraci:
4 621,93 Kč/ks
Po registraci bez DPH:
3 819,78 Kč
Vaše cena s DPH:
4 814,18 Kč/ks
Vaše cena bez DPH:
3 978,66 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0152897
- Kód dodavatele:
- 038878
- EAN:
- 4015080388784
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 90 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 114 mm
Vypínač EATON P3-100/Z/N zap/vyp, 3+N-pól, 100A
Vypínač P3-100/Z/N (EAN 4015080388784) je 3+N‑pólový spínač s trvalým proudem 100 A a jmenovitým provozním napětím 690 V, vhodný pro mezimontáž a s krytím IP65.
Má celkem 4 póly, šroubové připojení hlavního obvodu a rozměry 90 × 150 × 114 mm (šířka × hloubka × výška).
Spínací výkon při 400 V je 55 kW, provozní výkon AC‑3 při 400 V 37 kW, krátkodobá proudová výdrž 2 kA; není určen jako hlavní vypínač, není blokovatelný, není vybaven nouzovým zastavením ani integrovaným motorovým pohonem.
Proč si vybrat tento vypínač?
- Má 4 póly (3+N), které umožňují ovládání třífázového obvodu včetně ochranného vodiče.
- Umožňuje trvalý proud 100 A, vhodný pro aplikace s vyšším zatížením.
- Provozní napětí až 690 V AC (jmenovité 690 V), kompatibilní s průmyslovými sítěmi.
- Není určen pro montáž do rozvaděče (ne), což ovlivňuje způsob instalace.
- Nemá pomocné spínací ani rozpínací kontakty (0), takže neposkytuje pomocné signály pro řídicí obvody.
- Není dodáván jako verze hlavního vypínače (ne), proto je třeba posoudit jeho použití v hlavních rozvodech.
Interní název produktu
P3-100/Z/N Vypínač zap/vyp,100A
Podrobný popis produktu
P3-100/Z/N
Spínač zapnuto / vypnuto, P3, 100 A, Zadní montáž, 3-pólové + N, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, P3, 100 A, Zadní montáž, 3-pólové + N, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
