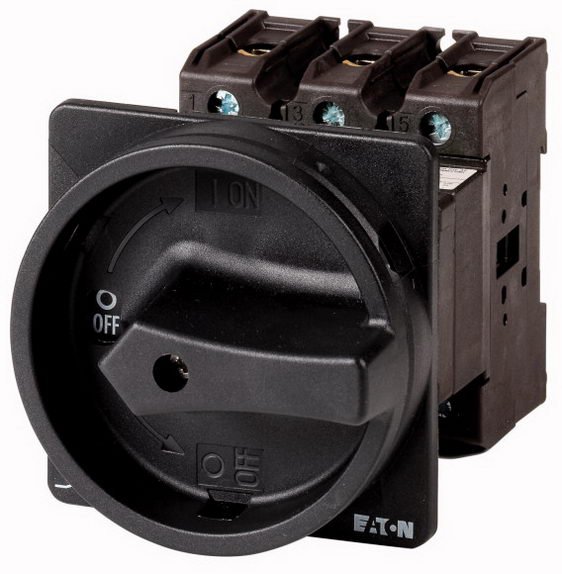

Hlavní vypínač EATON P3-100/V/SVB-SW/HI11 3-pól+1z1v, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 214,37 Kč
Cena po registraci:
5 548,62 Kč/ks
Po registraci bez DPH:
4 585,64 Kč
Vaše cena s DPH:
5 779,42 Kč/ks
Vaše cena bez DPH:
4 776,38 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0152789
- Kód dodavatele:
- 036502
- EAN:
- 4015080365020
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,66 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 90 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 114 mm
Hlavní vypínač EATON P3-100/V/SVB-SW/HI11 3-pól+1z1v, 100A
P3-100/V/SVB-SW/HI11 (EAN 4015080365020) je 3-pólový hlavní vypínač s pomocnými kontakty 1× spínací a 1× rozpínací a trvalým proudem 100 A.
Je určen pro provozní napětí do 690 V, s provozním výkonem AC‑3 400 V: 37 kW a AC‑23 400 V: 55 kW, krátkodobou proudovou výdrží 2 kA a hlavním elektrickým připojením šroubovým.
Má krytí IP65 / NEMA 12, rozměry 90×150×114 mm (šířka × hloubka × výška), je blokovatelný a vybaven přepínačem údržby, ovládací prvek je černý, není však vhodný pro montáž do rozvaděče a neobsahuje bezpečnostní ani nouzové zastavení.
Proč si vybrat tento hlavní vypínač?
- Zařízení má 3 póly, takže je vhodné pro ovládání třífázových obvodů.
- Obsahuje pomocné kontakty: 1 spínací kontakt a 1 rozpínací kontakt pro signalizaci nebo řízení.
- Je dimenzován na trvalý proud 100 A, což odpovídá běžným instalačním zatížením.
- Dodává se ve verzi určené jako hlavní vypínač (verze jako hlavní vypínač: ano).
- Podporuje provozní napětí až 690 V AC (jmenovité provozní napětí 690 V).
- Není určen k vestavbě do rozvaděče (vhodné pro instalaci do rozvaděče: ne).
Interní název produktu
P3-100/V/SVB-SW/HI11 Hlavní vypínač,100A
Podrobný popis produktu
P3-100/V/SVB-SW/HI11
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
