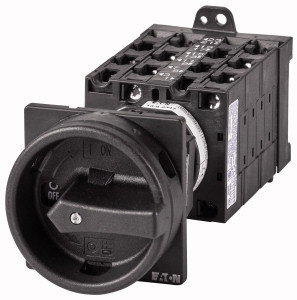

Ovládací spínač EATON T3-6-15168/V/SVB-SW 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 450,25 Kč
Cena po registraci:
4 866,37 Kč/ks
Po registraci bez DPH:
4 021,79 Kč
Vaše cena s DPH:
5 068,77 Kč/ks
Vaše cena bez DPH:
4 189,07 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150278
- Kód dodavatele:
- 003230
- EAN:
- 4015080032304
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,51 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 179 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Ovládací spínač EATON T3-6-15168/V/SVB-SW 32A
Ovládací spínač T3-6-15168/V/SVB-SW (EAN 4015080032304) je určen jako hlavní vypínač s trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Zařízení má 9 pólů, krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu a provozní výkon AC-3 11 kW při 400 V (spínací výkon 15 kW při 400 V).
Je blokovatelné, vybavené přepínačem údržby, vhodné pro mezimontáž i montáž na podlahu, disponuje pomocnými kontakty 1 rozpínacím a 2 spínacími a rozměry 65 × 74 × 179 mm (šířka × výška × hloubka).
Proč si vybrat tento ovládací spínač?
- Spínač je dimenzován pro trvalý proud 32 A, vhodný pro běžné průmyslové odběry.
- Maximální provozní napětí činí 690 V AC, umožňující použití v sítích vyššího napětí.
- Spínač má 9 pólů, což umožňuje komplexní zapojení více obvodů.
- Je dostupný ve verzi jako hlavní vypínač, určené pro centrální odpojení.
- Obsahuje 2 pomocné spínací kontakty a 1 pomocný rozpínací kontakt pro ovládání a signalizaci.
- Pro montáž do rozvaděče je tento model nevhodný.
Interní název produktu
T3-6-15168/V/SVB-SW Ovládací spínač,32A
Podrobný popis produktu
T3-6-15168/V/SVB-SW
Hlavní vypínač, T3, 32 A, Zadní montáž, 6 Modul(y), 9-pólové, 2 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T3, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 9-pólový
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Jmenovitý nepřerušovaný proud: Iu = 32 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T3, 32 A, Zadní montáž, 6 Modul(y), 9-pólové, 2 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T3, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 9-pólový
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Jmenovitý nepřerušovaný proud: Iu = 32 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
