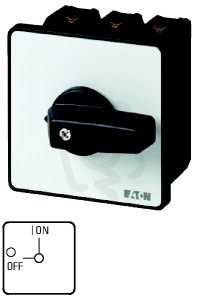

Vypínač EATON P3-100/E/N zap/vyp, 3+N-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 639,62 Kč
Cena po registraci:
4 142,59 Kč/ks
Po registraci bez DPH:
3 423,63 Kč
Vaše cena s DPH:
4 314,90 Kč/ks
Vaše cena bez DPH:
3 566,03 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0152427
- Kód dodavatele:
- 031759
- EAN:
- 4015080317593
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,53 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 100 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 90 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 90 mm
Vypínač EATON P3-100/E/N zap/vyp, 3+N-pól, 100A
P3-100/E/N Vypínač zapnuto/vypnuto 3+N-pól, EATON 031759 (EAN: 4015080317593) je kompaktní 4pólový vypínač s trvalým proudem 100 A pro jmenovité napětí 690 V.
Skříň a konstrukce poskytují krytí IP65 a stupeň ochrany NEMA 12, elektrické připojení hlavního obvodu je šroubové, ovládání zajišťuje krátká otočná rukojeť v barvě černá a rozměry jsou 90×90×100 mm; je vhodný pro přední montáž (4 otvory).
Provozní výkon je při AC‑3 (400 V) 37 kW, provozní i trvalý proud při AC‑23/AC‑21 (400 V) 100 A a spínací výkon při 400 V 55 kW, s krátkodobou proudovou výdrží 2 kA.
Proč si vybrat tento vypínač?
- Provedení 3+N, tedy 4 póly, vhodné ke spínání třífázových obvodů s ochranným vodičem.
- Dimenzován pro trvalý proud 100 A, což udává jeho dlouhodobou zatížitelnost.
- Maximální provozní napětí 690 V AC (jmenovité 690 V).
- Není vhodný pro instalaci do rozvaděče, takže je třeba počítat s montáží mimo vestavné rozváděče.
- Bez pomocných kontaktů: 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů.
- Nejde o verzi jako hlavní vypínač, není dodáván jako hlavní vypínač.
Interní název produktu
P3-100/E/N Vypínač zap/vyp,100A
Podrobný popis produktu
P3-100/E/N
Spínač zapnuto / vypnuto, P3, 100 A, Montáž do panelu, 3-pólové + N, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, P3, 100 A, Montáž do panelu, 3-pólové + N, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
