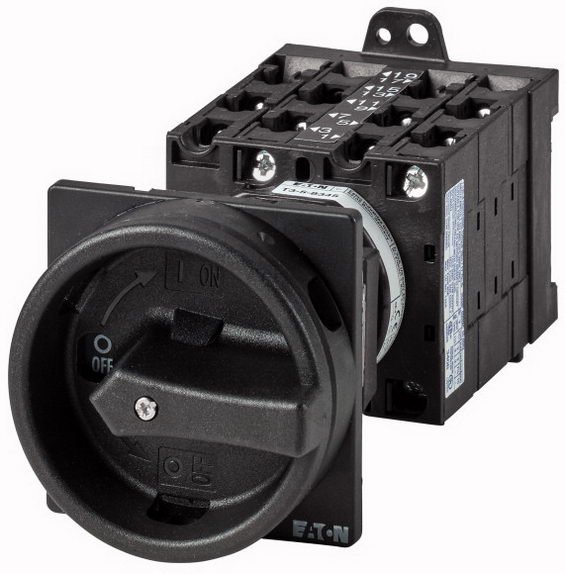

Ovládací spínač EATON T3-5-8345/V/SVB-SW 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 488,54 Kč
Cena po registraci:
4 007,69 Kč/ks
Po registraci bez DPH:
3 312,14 Kč
Vaše cena s DPH:
4 174,39 Kč/ks
Vaše cena bez DPH:
3 449,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150270
- Kód dodavatele:
- 003172
- EAN:
- 4015080031727
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,50 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 167 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Ovládací spínač EATON T3-5-8345/V/SVB-SW 32A
Ovládací spínač T3-5-8345/V/SVB-SW (EAN: 4015080031727) od EATON má trvalý proud 32 A, 9 pólů a je určen pro napětí až 690 V AC s provozním výkonem AC‑3 400 V: 11 kW (spínací výkon 15 kW při 400 V).
Konstrukce se šířkou 65 mm, výškou 74 mm a hloubkou 167 mm, krytím IP65 a šroubovým připojením hlavního obvodu umožňuje použití na mezimontáž nebo montáž na podlahu; není vhodný pro instalaci do rozvaděče, je blokovatelný a má verzi jako hlavní vypínač s přepínačem údržby.
Proč si vybrat tento ovládací spínač?
- Navržen pro trvalý proud 32 A, vhodný pro obvody s tímto zatížením.
- Má 9 pólů, což umožňuje současné ovládání několika obvodů.
- Dostupný ve verzi hlavního vypínače, určený pro hlavní odpojení napájení.
- Podporuje maximální provozní napětí 690 V AC, vhodné pro průmyslové instalace.
- Není určen k instalaci do rozvaděče (ne), proto je třeba zvážit alternativní montáž.
- Bez pomocných spínacích ani rozpínacích kontaktů (0), tedy bez dodatečných signálních kontaktů.
Interní název produktu
T3-5-8345/V/SVB-SW Ovládací spínač,32A
Podrobný popis produktu
T3-5-8345/V/SVB-SW
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
