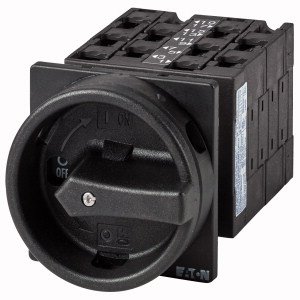

Ovládací spínač EATON T3-5-8345/EA/SVB-SW 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 257,55 Kč
Cena po registraci:
3 801,51 Kč/ks
Po registraci bez DPH:
3 141,74 Kč
Vaše cena s DPH:
3 959,60 Kč/ks
Vaše cena bez DPH:
3 272,40 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150269
- Kód dodavatele:
- 003171
- EAN:
- 4015080031710
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,89 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Ovládací spínač EATON T3-5-8345/EA/SVB-SW 32A
Ovládací spínač T3-5-8345/EA/SVB-SW (EATON 003171, EAN 4015080031710) je konstruován pro provoz s trvalým proudem 32 A, 9 póly a jmenovitým napětím 690 V.
Je určen jako hlavní vypínač, disponuje provozním výkonem AC-3 při 400 V 11 kW a spínacím/provozním výkonem při 400 V 15 kW, má krytí IP65 (NEMA 12) a je blokovatelný.
Provedení s šroubovým připojením hlavního obvodu je vhodné pro přední střední montáž a rozměry jsou 65 × 150 × 74 mm (š × h × v); nejedná se o bezpečnostní spínač ani nouzové zastavení, obsahuje však přepínač údržby.
Proč si vybrat tento ovládací spínač?
- Ovládací spínač je určen pro trvalý proud 32 A, což odpovídá běžným průmyslovým zatížením.
- Má 9 pólů, umožňující přerušení vícepólových obvodů v jednom zařízení.
- Je dostupný ve verzi jako hlavní vypínač (ano), vhodné pro odpojování celých napájecích větví.
- Maximální provozní napětí AC je 690 V, takže je použitelný i pro vyšší pracovní napětí.
- Pro tento model platí, že není určen pro instalaci do rozvaděče (ne), tedy je vhodný pro montáž do volného prostoru nebo na panel.
- Postrádá pomocné spínací i rozpínací kontakty (0), proto je vhodný pro aplikace nevyžadující doplňkové signální obvody.
Interní název produktu
T3-5-8345/EA/SVB-SW Ovládací spínač,32A
Podrobný popis produktu
T3-5-8345/EA/SVB-SW
Hlavní vypínač, T3, 32 A, Montáž do panelu, 5 Modul(y), 9pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T3, 32 A, Montáž do panelu, 5 Modul(y), 9pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
