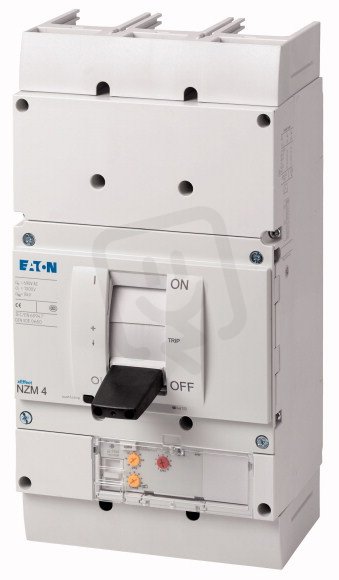

Jistič NZMH4-ME1400-S1 3pól, ochr.motorů, 1400A, 20kA, 1000V AC EATON 290385
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
249 953,31 Kč
Cena po registraci:
223 176,19 Kč/ks
Po registraci bez DPH:
184 443,13 Kč
Vaše cena s DPH:
232 458,92 Kč/ks
Vaše cena bez DPH:
192 114,81 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0485490
- Kód dodavatele:
- 290385
- EAN:
- 4015082903855
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 27,72 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 401 mm
- Jmenovité provozní napětí:
- 1000-1000 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 800 kW
- Provozní výkon při AC-3, 230 V:
- 450 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1400-19600 A
- Rozsah nastavení přetížení:
- 700-1400 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 210 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 1400 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 207 mm
Jistič NZMH4-ME1400-S1 3pól, ochr.motorů, 1400A, 20kA, 1000V AC EATON 290385
Jistič NZMH4-ME1400-S1 (EAN: 4015082903855) je třípólový motorový jistič s kyvnou pákou určený pro trvalý proud 1400 A a nastavením přetížení 700–1400 A.
Vypínací zkratová schopnost je 50 kA (400 V AC), jmenovité provozní napětí 1000 V, stupeň krytí IP20 a přístroj obsahuje tepelnou ochranu i citlivost na selhání fáze.
Rozměry jsou 210 × 207 × 401 mm, hlavní obvod se připojuje šroubově a provozní výkon AC‑3 činí 800 kW (400 V) a 450 kW (230 V).
Proč si vybrat tento jistič?
- Jistič je třípólový (3 póly) a chrání všechny tři fáze současně.
- Má trvalý proud 1400 A, vhodný pro instalace s vyššími odběry.
- Rozsah nastavení přetížení je 700–1400 A, což umožňuje přesné doladění ochrany podle provozních podmínek.
- Vypínací zkratová schopnost při 400 V AC je 50 kA, takže dokáže přerušit vysoké zkratové proudy.
- Jistič je vybaven tepelnou ochranou, která chrání zařízení před dlouhodobým přetížením.
- Obsahuje detekci selhání fáze, která zvyšuje bezpečnost při poruše jedné z fází.
Interní název produktu
NZMH4-ME1400-S1 Jistič3p150kA,450A1000V~
Podrobný popis produktu
NZMH4-ME1400-S1
Výkonový jistič, 3p, 1400A 1000V
Výkonové jističe řady NZM..-ME pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu motorů, s citlivostí na výpadek fáze.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), typy svorek NZM...S1: nutný kryt NZM..XKSA, typy svorek NZM4..S1: izolované lištové připojení (šroubové spojení NZM4-XKS)
Výkonový jistič, 3p, 1400A 1000V
Výkonové jističe řady NZM..-ME pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu motorů, s citlivostí na výpadek fáze.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), typy svorek NZM...S1: nutný kryt NZM..XKSA, typy svorek NZM4..S1: izolované lištové připojení (šroubové spojení NZM4-XKS)
