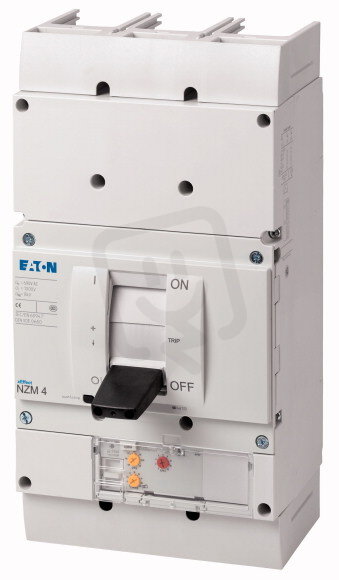

Jistič NZMH4-ME550-S1 3pól, ochr.motorů, 550A, 20kA, 1000V AC EATON 290383
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
98 575,32 Kč
Cena po registraci:
88 017,28 Kč/ks
Po registraci bez DPH:
72 741,55 Kč
Vaše cena s DPH:
91 677,40 Kč/ks
Vaše cena bez DPH:
75 766,45 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0485488
- Kód dodavatele:
- 290383
- EAN:
- 4015082903831
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 27,72 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 401 mm
- Jmenovité provozní napětí:
- 1000-1000 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 315 kW
- Provozní výkon při AC-3, 230 V:
- 160 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 550-7700 A
- Rozsah nastavení přetížení:
- 275-550 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 210 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 550 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 207 mm
Jistič NZMH4-ME550-S1 3pól, ochr.motorů, 550A, 20kA, 1000V AC EATON 290383
Jistič NZMH4-ME550-S1 3pól (EAN: 4015082903831) s trvalým proudem 550 A a jmenovitým provozním napětím 1000 V AC je určen pro třífázové rozvody a disponuje 3 póly.
Má vypínací zkratovou schopnost 50 kA (400 V AC), rozsah nastavení přetížení 275–550 A a rozsah nastavení nezpožď. zkrat. spouště 550–7700 A, je vybaven tepelnou ochranou a je citlivý na selhání fáze, ovládá se pomocí kyvné páky a hlavní připojení je šroubové.
Rozměry jsou 210 × 207 × 401 mm, stupeň krytí IP20 a provozní výkon při AC-3 činí 315 kW (400 V) a 160 kW (230 V).
Proč si vybrat tento motorový jistič?
- Má 3 póly, vhodné pro třífázová zapojení.
- Jmenovitý trvalý proud je 550 A, vhodný pro vyšší zatížení motorů.
- Nastavení přetížení v rozmezí 275–550 A umožňuje přesné doladění ochrany.
- Vypínací schopnost při zkratu činí 50 kA při 400 V AC, což zajišťuje bezpečné přerušení zkratových proudů.
- Je vybaven tepelnou ochranou proti přetížení motoru.
- Je citlivý na selhání fáze, čímž zvyšuje ochranu při ztrátě fáze.
Interní název produktu
NZMH4-ME550-S1 Jistič3p150kA,220A,1000V~
Podrobný popis produktu
NZMH4-ME550-S1
Výkonový jistič, 3p, 550A 1000V
Výkonové jističe řady NZM..-ME pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu motorů, s citlivostí na výpadek fáze.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), typy svorek NZM...S1: nutný kryt NZM..XKSA, typy svorek NZM4..S1: izolované lištové připojení (šroubové spojení NZM4-XKS)
Výkonový jistič, 3p, 550A 1000V
Výkonové jističe řady NZM..-ME pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu motorů, s citlivostí na výpadek fáze.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), typy svorek NZM...S1: nutný kryt NZM..XKSA, typy svorek NZM4..S1: izolované lištové připojení (šroubové spojení NZM4-XKS)
