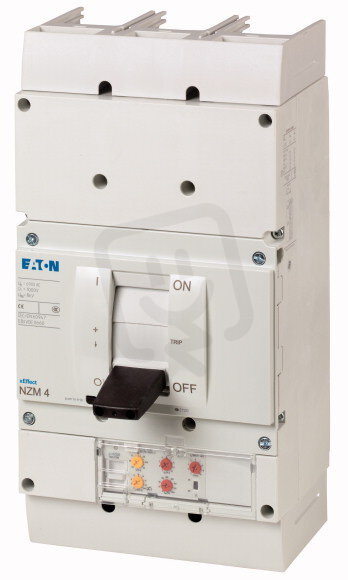

Jistič NZMH4-VE1600-S1 3pól, el.spoušť, selektivní, 1600A, 20kA, 1000V AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
249 953,31 Kč
Cena po registraci:
223 176,19 Kč/ks
Po registraci bez DPH:
184 443,13 Kč
Vaše cena s DPH:
232 458,92 Kč/ks
Vaše cena bez DPH:
192 114,81 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0485484
- Kód dodavatele:
- 290379
- EAN:
- 4015082903794
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 27,72 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 1000-1000 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 1600-16000 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 3200-19200 A
- Rozsah nastavení přetížení:
- 800-1600 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 1600 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH4-VE1600-S1 3pól, el.spoušť, selektivní, 1600A, 20kA, 1000V AC
Jistič NZMH4-VE1600-S1 3pól s elektronickou spouští a selektivním charakterem je určen pro trvalý proud 1600 A (nastavitelný 800–1600 A) a jmenovité napětí 1000 V AC, s vypínací zkratovou schopností 50 kA (400 V, 50 Hz).
Má 3 póly, stupeň krytí IP20, kyvnou páku a šroubové připojení hlavního obvodu; motorový pohon je volitelný, montáž na DIN lištu není možná a zařízení je vybaveno ochrannou jednotkou.
Proč si vybrat tento jistič?
- Jistič je dodáván v třípólovém provedení pro třífázové obvody.
- Má trvalý proud 1600 A a rozsah nastavení přetížení 800–1600 A.
- Elektronická spoušť umožňuje nastavení nezpožděné zkratové spouště v rozsahu 3200–19200 A a krátkodobě zpožděné spouště v rozsahu 1600–16000 A, což podporuje selektivní koordinaci s ostatními ochranami.
- Je dimenzován pro provoz do 1000 V AC.
- Vypínací schopnost při zkratu (lcu) je 50 kA při 400 V, 50 Hz.
- Na montáž na DIN lištu není určen a vyžaduje jiné pevné upevnění.
Interní název produktu
NZMH4-VE1600-S1 Jistič,3p,85kA,1600A
Podrobný popis produktu
NZMH4-VE1600-S1
Výkonový jistič, 3p, 1600A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM...S1: nutný kryt NZM..XKSA
Výkonový jistič, 3p, 1600A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM...S1: nutný kryt NZM..XKSA
