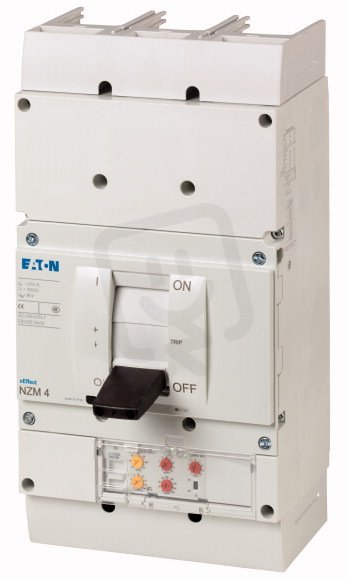

Jistič NZMH4-VE1250-S1 3pól, el.spoušť, selektivní, 1250A, 20kA, 1000V AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
197 229,90 Kč
Cena po registraci:
176 101,72 Kč/ks
Po registraci bez DPH:
145 538,61 Kč
Vaše cena s DPH:
183 426,16 Kč/ks
Vaše cena bez DPH:
151 591,87 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0485483
- Kód dodavatele:
- 290378
- EAN:
- 4015082903787
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 27,72 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 1000-1000 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 1250-12500 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 2500-15000 A
- Rozsah nastavení přetížení:
- 630-1250 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 1250 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH4-VE1250-S1 3pól, el.spoušť, selektivní, 1250A, 20kA, 1000V AC
Jistič NZMH4-VE1250-S1 je třípólový, selektivní přístroj s elektrickou spouští určený pro trvalý proud 1250 A při jmenovitém napětí 1000 V AC.
Má vypínací zkratovou schopnost lcu 400V 50 kA a nastavitelné rozsahy: přetížení 630–1250 A, nezpožděná zkratová spoušť 2500–15000 A a krátkodobá zpožděná spoušť 1250–12500 A.
Provedení nabízí IP20, kyvnou páku, šroubové připojení, možnost volitelného motorového pohonu a zabudovanou ochrannou jednotku; montáž na DIN lištu ale není možná.
Proč si vybrat tento jistič?
- Jistič je ve 3pólovém provedení, určený pro třífázové rozvody.
- Má selektivní provedení pro snadnější koordinaci ochranných prvků.
- Trvalý proud (Iu) činí 1250 A.
- Vypínací zkratová schopnost při 400 V/50 Hz je 50 kA.
- Rozsah nastavení přetížení je 630–1250 A.
- Rozsah nastavení nezpožděné zkratové spouště je 2500–15000 A.
Interní název produktu
NZMH4-VE1250-S1 Jistič,3p,85kA,1250A
Podrobný popis produktu
NZMH4-VE1250-S1
Výkonový jistič, 3p, 1250A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM...S1: nutný kryt NZM..XKSA
Výkonový jistič, 3p, 1250A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM...S1: nutný kryt NZM..XKSA
