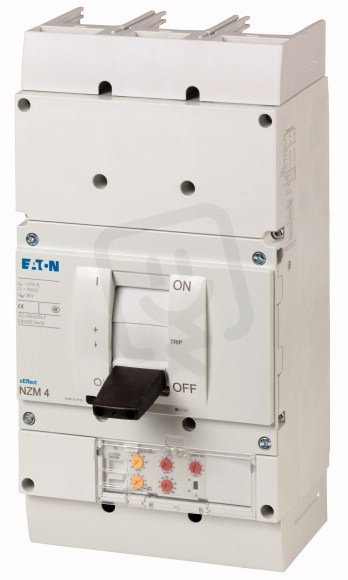

Jistič NZMH4-VE1000-S1 3pól, el.spoušť, selektivní, 1000A, 20kA, 1000V AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
147 978,03 Kč
Cena po registraci:
132 126,83 Kč/ks
Po registraci bez DPH:
109 195,73 Kč
Vaše cena s DPH:
137 621,92 Kč/ks
Vaše cena bez DPH:
113 737,12 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0485482
- Kód dodavatele:
- 290377
- EAN:
- 4015082903770
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 27,72 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 1000-1000 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 1000-1000 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 2000-12000 A
- Rozsah nastavení přetížení:
- 500-1000 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 1000 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH4-VE1000-S1 3pól, el.spoušť, selektivní, 1000A, 20kA, 1000V AC
Jistič NZMH4-VE1000-S1 je třípólový, selektivní přístroj s elektronickou spouští určený pro trvalý proud 1000 A a jmenovité napětí 1000 V (EAN: 4015082903770).
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 500–1000 A, rozsah nastavení nezpožděné zkratové spouště 2000–12 000 A a rozsah krátkodobé zpožděné zkratové spouště 1000 A.
Ovládá se kyvnou pákou, má šroubové připojení, stupeň krytí IP20, není určeno pro montáž na DIN lištu, pohon motoru je volitelně dostupný a zařízení neobsahuje integrovanou ochranu uzemnění ani indikátor vypnutí.
Proč si vybrat tento jistič?
- Jistič je v selektivním provedení, takže umožňuje selektivní koordinaci s nadřazenými ochranami.
- Má 3 póly, vhodné pro třífázové rozvody.
- Je určený pro provoz při jmenovitém napětí 1000 V AC.
- Zvládá trvalý proud až 1000 A a nabízí nastavitelný rozsah přetížení 500–1000 A.
- Vypínací zkratová schopnost (Lcu) je 50 kA při 400 V, 50 Hz, což zajišťuje odolnost vůči vysokým zkratovým proudům.
- Rozsah nastavení nezpožděné zkratové spouště je 2000–12000 A, umožňující přizpůsobení chování při krátkodobých poruchách.
Interní název produktu
NZMH4-VE1000-S1 Jistič,3p,85kA,1000A
Podrobný popis produktu
NZMH4-VE1000-S1
Výkonový jistič, 3p, 1000A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM...S1: nutný kryt NZM..XKSA
Výkonový jistič, 3p, 1000A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM...S1: nutný kryt NZM..XKSA
