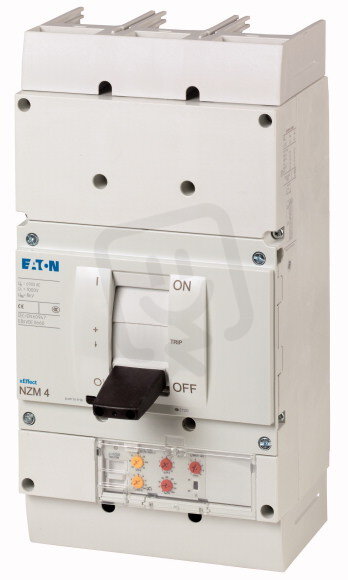

Jistič NZMH4-VE630-S1 3pól, el.spoušť, selektivní, 630A, 20kA, 1000V AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
98 575,32 Kč
Cena po registraci:
88 017,28 Kč/ks
Po registraci bez DPH:
72 741,55 Kč
Vaše cena s DPH:
91 677,40 Kč/ks
Vaše cena bez DPH:
75 766,45 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0485480
- Kód dodavatele:
- 290375
- EAN:
- 4015082903756
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 27,72 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 1000-1000 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 630-6300 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1260-7560 A
- Rozsah nastavení přetížení:
- 315-630 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 630 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH4-VE630-S1 3pól, el.spoušť, selektivní, 630A, 20kA, 1000V AC
Jistič NZMH4-VE630-S1 (EAN 4015082903756) je 3pólový selektivní jistič s elektromagnetickou spouští určený pro jmenovitý proud 630 A a jmenovité napětí 1000 V AC.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 315–630 A a rozsahy zkratových spouští 1260–7560 A (nezpožděná) a 630–6300 A (krátkodobě zpožděná), se stupněm krytí IP20 a šroubovým připojením hlavního obvodu.
Zařízení obsahuje ochrannou jednotku, nemá integrovaný motorový pohon, indikátor vypnutí ani integrovanou ochranu uzemnění; montáž na DIN lištu není předpokládána, avšak pohon motoru je volitelně dostupný.
Proč si vybrat tento jistič?
- Má 3 póly, takže je vhodný pro třífázová rozvodná zapojení.
- Je selektivní, což umožňuje koordinaci s nadřazenými jistícími prvky.
- Je určen pro trvalý proud až 630 A, vhodný pro vysoké zatížení.
- Vypínací schopnost zkratu dosahuje 50 kA (400 V, 50 Hz), takže zvládá velké zkratové proudy.
- Nabízí nastavitelný rozsah přetížení 315–630 A, umožňující přizpůsobení provozním podmínkám.
- Pro montáž není vhodný na DIN lištu, plánujte pevné upevnění v rozvaděči.
Interní název produktu
NZMH4-VE630-S1 Jistič,3p,85kA,630A
Podrobný popis produktu
NZMH4-VE630-S1
Výkonový jistič, 3p, 630A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-14 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM4..S1: izolované lištové připojení (šroubové spojení NZM4-XKS)
Výkonový jistič, 3p, 630A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-14 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací, typy svorek NZM4..S1: izolované lištové připojení (šroubové spojení NZM4-XKS)
