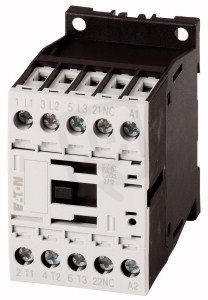

DILM15-01(48V50HZ) Výkonový stykač 15A/7,5kW AC-3 22A AC-1 3pól + 1V 48V/50HZ
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0019000
- Kód dodavatele:
- 290081
- EAN:
- 4015082900816
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 15,5 A
- Provozní proud Ie v AC-4, 400V:
- 7 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 48-48 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILM15-01(48V50HZ) Výkonový stykač 15A/7,5kW AC-3 22A AC-1 3pól + 1V 48V/50HZ
Stykač DILM15-01(48V50HZ) (EAN 4015082900816) je třípólový AC stykač ovládaný střídavým napětím 48 V / 50 Hz.
Má spínací proudy 15,5 A (AC‑3 400 V) a 22 A (AC‑1 400 V), provozní výkon 7,5 kW (AC‑3 400 V), provozní napětí 24–690 V AC, 1 pomocný rozpínací kontakt, šroubové připojení hlavního obvodu a rozměry šířka 45 mm × hloubka 75 mm × výška 68 mm.
Proč si vybrat tento výkonový stykač?
- Jmenovitý pracovní proud 15 A je vhodný pro spínání menších motorů a průmyslových zátěží.
- Pro provoz v režimu AC-3 je udávaný výkon 7,5 kW, určený pro řízení motorů.
- V režimu AC-1 odpovídá jmenovitý proud 22 A pro spínání rezistivních zátěží.
- Trojpólové provedení se 3 spínacími kontakty je určeno pro spolehlivé ovládání třífázových obvodů.
- Řídicí napětí je střídavé 48 V (50 Hz), kompatibilní s běžnými ovládacími systémy.
- Jedná se o nemodulární provedení, vhodné pro pevnou montáž v rozváděčích.
Interní název produktu
DILM15-01(48V50HZ) Stykač 15A/7,5kW,1v
Podrobný popis produktu
Výkonový stykač, 3p+1R, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3.
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 15.5 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILA-XHI(V).., Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem.
Druh proudu AC/DC: AC ovládání
