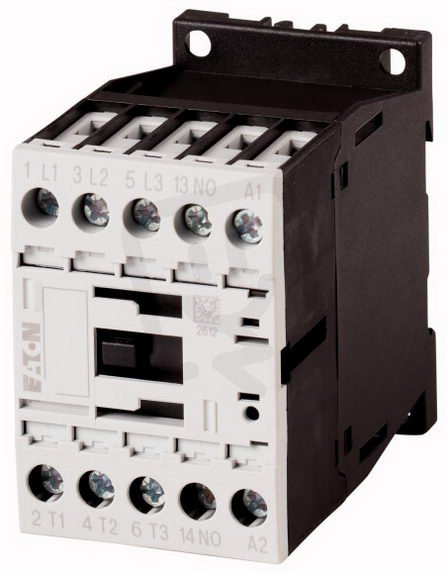

DILM15-10(24VDC) Výkonový stykač 15A/7,5kW AC-3 22A AC-1 3pól + 1Z 24V DC 290073
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 558,00 Kč
Cena po registraci:
1 391,12 Kč/ks
Po registraci bez DPH:
1 149,69 Kč
Vaše cena s DPH:
1 448,98 Kč/ks
Vaše cena bez DPH:
1 197,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0018997
- Kód dodavatele:
- 290073
- EAN:
- 4015082900731
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 15,5 A
- Provozní proud Ie v AC-4, 400V:
- 7 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DILM15-10(24VDC) Výkonový stykač 15A/7,5kW AC-3 22A AC-1 3pól + 1Z 24V DC 290073
Výkonový stykač DILM15-10(24VDC) (EAN 4015082900731) je třípólové zařízení s řízením na 24 V DC a jmenovitými hodnotami 15,5 A (AC-3, 400 V) a 7,5 kW (AC-3, 400 V).
Nabízí 3 spínací kontakty, 1 pomocný spínací kontakt (1Z), šroubové připojení hlavního obvodu, provozní proud 22 A (AC-1, 400 V) a kompaktní rozměry 45 × 75 × 68 mm.
Proč si vybrat tento výkonový stykač?
- Je určen pro spínání motorů s proudem 15 A (AC-3) a výkonem 7,5 kW.
- Pro běžné (rezistivní) zátěže poskytuje proud 22 A (AC-1).
- Ovládání zajišťuje 24 V DC (typ ovládacího napětí: DC), tedy cívka je pro stejnosměrné napětí.
- Má 3 spínací póly + 1 zapínací pomocný kontakt (3pól + 1Z), vhodné pro třífázová zapojení s pomocným signálem.
- Modulární provedení: ne — jde o nemodulární typ.
- Řídicí napájení pro AC 50 Hz je uvedeno 0–0 V, což naznačuje, že pro řízení střídavým napětím není určeno (preferuje se DC cívka).
Interní název produktu
DILM15-10(24VDC) Stykač 15A/7,5kW,1z
Podrobný popis produktu
DILM15-10(24VDC)
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3.
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 15.5 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3.
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 15.5 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
