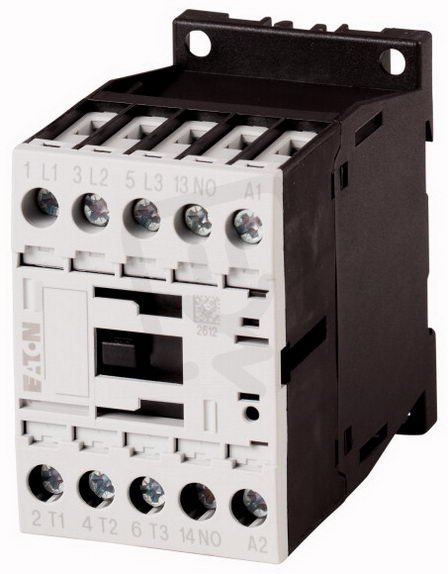

DILM15-10(48V50HZ) Výkonový stykač 15A/7,5kW AC-3 22A AC-1 3pól + 1Z 48V/50HZ
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0018984
- Kód dodavatele:
- 290046
- EAN:
- 4015082900465
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Hloubka:
- 75 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 15,5 A
- Provozní proud Ie v AC-4, 400V:
- 7 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 48-48 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILM15-10(48V50HZ) Výkonový stykač 15A/7,5kW AC-3 22A AC-1 3pól + 1Z 48V/50HZ
Výkonový stykač DILM15-10(48V50HZ) s 3 póly + 1 pomocný spínací kontakt má jmenovitý provozní proud AC-3 400 V: 15,5 A (AC-1 400 V: 22 A) a jmenovitý provozní výkon AC-3 400 V: 7,5 kW, cívka 48 V/50 Hz.
Hlavní elektrické připojení je šroubové, rozměry jsou 45 × 75 × 68 mm (Š × H × V), provozní napětí v AC je 24–690 V (50 Hz) a zařízení není modulární.
Proč si vybrat tento výkonový stykač?
- Má jmenovitý proud 15 A a je určen pro spínání zátěže až do 7,5 kW (AC-3).
- Pro méně náročné nepřerušované zatížení je specifikován proud 22 A (AC-1).
- Je třípólový, tedy má 3 póly pro třífázové zapojení.
- Disponuje jedním zavíracím pomocným kontaktem (1Z), který lze využít pro signalizaci nebo řídicí obvody.
- Ovládací napětí je střídavé a činí 48 V / 50 Hz, kompatibilní s běžnými AC řídicími systémy.
- Nejedná se o modulární provedení (modulární typ: ne), takže je navržen pro klasické montážní konfigurace.
Interní název produktu
DILM15-10(48V50HZ) Stykač 15A/7,5kW,1Z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3.
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 15.5 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
