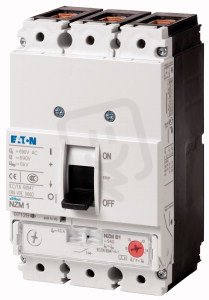

Jistič NZMH1-S80 3pól, bez tepel.spouště, 100kA, 80A EATON 284439
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 445,72 Kč
Cena po registraci:
6 648,15 Kč/ks
Po registraci bez DPH:
5 494,34 Kč
Vaše cena s DPH:
6 924,64 Kč/ks
Vaše cena bez DPH:
5 722,84 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018636
- Kód dodavatele:
- 284439
- EAN:
- 4015082844394
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 84,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 10,8 W
Jistič NZMH1-S80 3pól, bez tepel.spouště, 100kA, 80A EATON 284439
Jistič NZMH1-S80 od EATON je 3pólový jistič s trvalým proudem 80 A, krytím IP20 a vypínací zkratovou schopností lcu 35 kA (400 V AC), ovládaný kyvnou pákou (EAN: 4015082844394).
Je určen pro jmenovité napětí 690 V, s provozním výkonem AC-3 45 kW (400 V) a 22 kW (230 V), má rozměry 90 × 145 × 84,5 mm, rozsah nastavení nezpožděné zkratové spouště 8–14 A a neobsahuje tepelnou ochranu ani integrovaný pomocný spínač.
Proč si vybrat tento jistič?
- Jistič je určen pro třífázové obvody díky 3 pólům.
- Disponuje trvalým proudem 80 A, vhodným pro ochranu obvodů do této hodnoty.
- Má vypínací zkratovou schopnost 35 kA (LCu) při 400 V AC, což určuje schopnost přerušit zkratový proud.
- Ovládání zajišťuje kyvná páka pro rychlé manuální zapnutí a vypnutí.
- Se stupněm krytí IP20, vhodný pro vnitřní montáž s ochranou proti přímému dotyku.
- Dodává se bez tepelné spouště a bez nastavitelné ochrany proti přetížení (rozsah 0–0 A).
Interní název produktu
NZMH1-S80 Jistič,3p,100kA,80A
Podrobný popis produktu
NZMH1-S80
Výkonový jistič, 3p, 80A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
