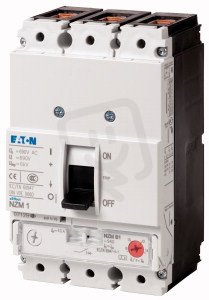

Jistič NZMH1-S63 3pól, bez tepel.spouště, 100kA, 63A EATON 284438
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 716,54 Kč
Cena po registraci:
5 997,09 Kč/ks
Po registraci bez DPH:
4 956,27 Kč
Vaše cena s DPH:
6 246,50 Kč/ks
Vaše cena bez DPH:
5 162,40 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018635
- Kód dodavatele:
- 284438
- EAN:
- 4015082844387
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 84,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-3, 230 V:
- 18,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 6,7 W
Jistič NZMH1-S63 3pól, bez tepel.spouště, 100kA, 63A EATON 284438
Jistič NZMH1-S63 3pól (EAN: 4015082844387) je třípólový jistič s trvalým proudem 63 A, ovládáním pomocí kyvné páky a stupněm krytí IP20.
Má vypínací zkratovou schopnost 35 kA (400 V AC), jmenovité provozní napětí 690 V a provozní výkon AC‑3 30 kW (400 V) a 18,5 kW (230 V).
Nastavitelná nezpožď. zkratová spoušť 8–14 A, nemá integrovanou tepelnou ochranu, podpěťovou spoušť ani pomocný spínač; rozměry jsou 90 × 145 × 84,5 mm (šířka × výška × hloubka) a ztrátový výkon je 6,7 W.
Proč si vybrat tento jistič?
- Je třípólový — má 3 póly, takže je určen pro třífázová zapojení.
- Trvalý proud (Iu) je 63 A, vhodný pro obvody s tímto zatížením.
- Pro zkratové stavy má vypínací schopnost Lcu na 400 V AC 35 kA.
- Stupeň krytí je IP20, vhodné pro montáž do chráněných rozvaděčů.
- Ovládání je řešeno pomocí kyvné páky pro snadné manuální spínání.
- Dodáván je bez tepelné spouště (bez vestavěné tepelné ochrany).
Interní název produktu
NZMH1-S63 Jistič,3p,100kA,63A
Podrobný popis produktu
NZMH1-S63
Výkonový jistič, 3p, 63A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 63A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
