Jistič NZMH1-4-A160 4pól, ochr.obvodů, 100kA, 160A EATON 284434

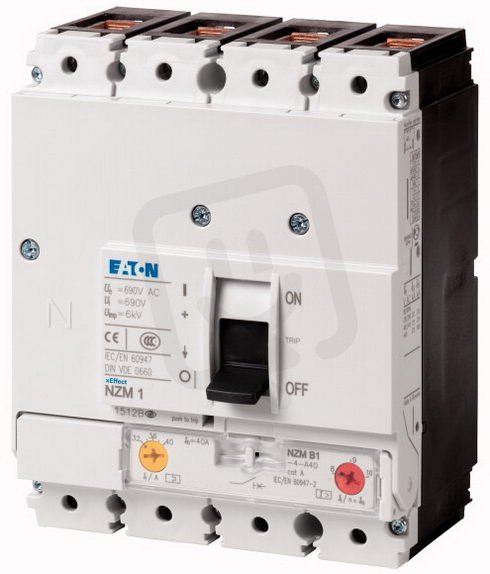

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24 688,39 Kč
Cena po registraci:
22 043,43 Kč/ks
Po registraci bez DPH:
18 217,71 Kč
Vaše cena s DPH:
22 960,36 Kč/ks
Vaše cena bez DPH:
18 975,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018631
- Kód dodavatele:
- 284434
- EAN:
- 4015082844349
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,75 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1280-1280 A
- Rozsah nastavení přetížení:
- 125-160 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 36,1 W
Jistič NZMH1-4-A160 4pól, ochr.obvodů, 100kA, 160A EATON 284434
Jistič NZMH1-4-A160 (EATON 284434, EAN: 4015082844349) je čtyřpólový jistič s trvalým proudem 160 A, jmenovitým napětím 690 V a krytím IP20.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 125–160 A a nezpožděnou zkratovou spoušť nastavenou na 1280 A, ovládá se kyvnou pákou a obsahuje ochrannou jednotku.
Používá rámovou svorku pro hlavní připojení, umožňuje volitelnou montáž na DIN lištu, nemá integrovaný motorový pohon ani indikátor vypnutí a má ztrátový výkon 36,1 W.
Proč si vybrat tento jistič?
- Díky 4 pólům (čtyřpólové provedení) zajišťuje ochranu všech vodičů v obvodu.
- Je dimenzován pro trvalý proud 160 A, vhodný pro silně zatížené obvody.
- Vypínací zkratová schopnost (Icu) je 50 kA při 400 V, 50 Hz, což definuje jeho chování při zkratových proudech.
- Rozsah nastavení přetížení je 125–160 A, umožňuje nastavit ochranu podle provozního zatížení.
- Má pevně nastavenou nezpožďovanou zkratovou spoušť na 1280 A (rozsah 1280–1280 A).
- Pro montáž na DIN lištu není vhodný (ne).
Interní název produktu
NZMH1-4-A160 Jistič,4p,100kA,160A
Podrobný popis produktu
NZMH1-4-A160
Výkonový jistič, 4p, 160A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 160A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
